Úvod »KOVOOBRÁBĚCÍ STROJE»STROJE DLE VÝROBCE»STROJE KNUTH » KNUTH SSB70XN STOJANOVÁ PŘEVODOVÁ VRTAČKA
KNUTH SSB70XN STOJANOVÁ PŘEVODOVÁ VRTAČKA
Stojanová převodová vrtačka, vrtací výkon 70 mm, upínání MK5, napětí 400V
POPIS:
KNUTH SSB70 XN SLOUPOVÁ PŘEVODOVÁ VRTAČKA

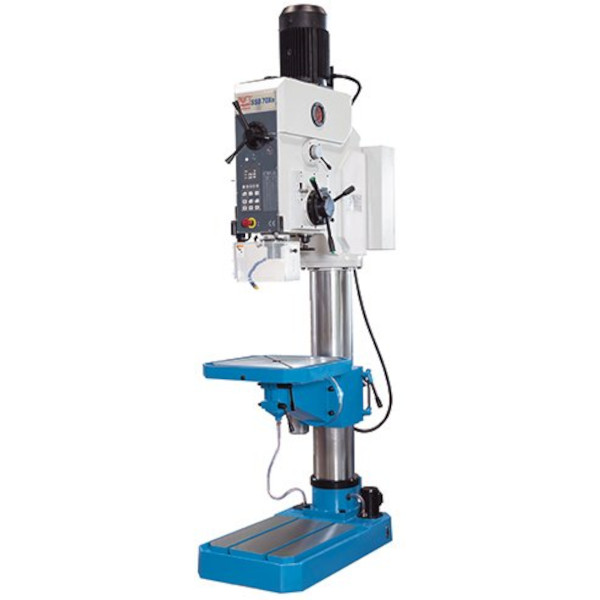

Ilustrační foto: Sloupová převodová vrtačka KNUTH SSB70 XN
Těžké provedení vrtaček SSB Xn nabízí dostatečné rezervy pro použití v oceli a v halách a je vhodné pro dílny zabývající se opravami nebo výrobou. Tyto univerzální vrtačky mají silnostěnný sloup, výkonné pohony a robustní převodovky pro vřeteno a posuv. Velká pracovní oblast a univerzální upínací stoly s velkou plochou umožňují snadnou manipulaci a obrábění velkých a těžkých dílů a sestav.
- Motorické nastavení výšky stolu
- Směr řezání závitů
- Elektronický hloubkový doraz
- Digitální zobrazení otáček a hloubky vrtání
- Výkyvný a otočný upínací stůl
- Špičkový model konstrukční řady má obzvlášť těžkou konstrukci se silnostěnným sloupkem
- Základna, sloup, stůl a převodová hlava jsou z vysoce kvalitní litiny
- Velký vrtací stůl s obvodovým chladicím žlábkem lze otáčet a vychýlit až i ±45°
- Výškové nastavení stolu se provádí výkonným motorickým pohonem
- Hlavní vřeteno a převodovka jsou díky výkonnému čerpadlu spolehlivě zapojeny do olejového okruhu
- 6 automatické vrtací posuvy lze zvolit pomocí převodovky a spínat pomocí elektromagnetické spojky
- Snadná manipulace se strojem ulehčuje obsluze každodenní výrobní rutinu
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 70 mm |
| Výkonnost při řezání vnitřních závitů - ocel: | M50 |
| Pracovní stůl: | 600×600 mm |
| Dráha pojezdu stolu (ručně): | 800 mm |
| Zdvih pinoly: | 270 mm |
| Rozsah naklápění stolu (max.): | ± 45° |
| Vzdálenost hlava vřetena - horsní strana stolu (manuálně): | 800 mm |
| Vzdálenost hlava vřetena - noha: | 1380 mm |
| Vyložení: | 420 mm |
| Průměr sloupku: | 220 mm |
| Rozsah otáčení hlavy: | --- |
| Nosnost stolu: | --- |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 38 - 1230 ot./min |
| Upnutí vřetena: | MK5 |
| Posuv | |
| Posuvy pinoly: | 0,1 - 0,4 mm/ot. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 5,5 kW |
| Výkon motoru čerpadla chladící kapaliny: | 0,18 kW |
| Výkon motoru zdvihu sotlu: | 04 kW |
ROZMĚRY A VÁHA:
| Rozměry (D׊×V): | 1220×650×2820 mm |
| Hmotnost: | 980 kg |
STANDARDNÍ VÝBAVA:
- Ovládací panel s digitálním displejem
- Zařízení pro řezání závitů
- Automatické posuvy vřetena
- Motorické nastavení výšky stolu
- příslušenství k vrtání
- Systém chlazení chladicí kapalinou
- Ochranný štít
- Pracovní svítilna LED
- Provozní návod
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Značka: | KNUTH | ||
| Produkt: | Sloupová převodová vrtačka | ||
| Napětí: | 400 V | ||
| Upínání: | MK5 | ||
| Vrtací výkon: | 70 mm | ||
| ONLINE PLATBY: |  |
 |
 |
