KNUTH SSB32XN STOJANOVÁ PŘEVODOVÁ VRTAČKA
Stojanová převodová vrtačka, vrtací výkon 32 mm, upínání MK4, napětí 400V
POPIS:
KNUTH SSB40 XN SLOUPOVÁ PŘEVODOVÁ VRTAČKA

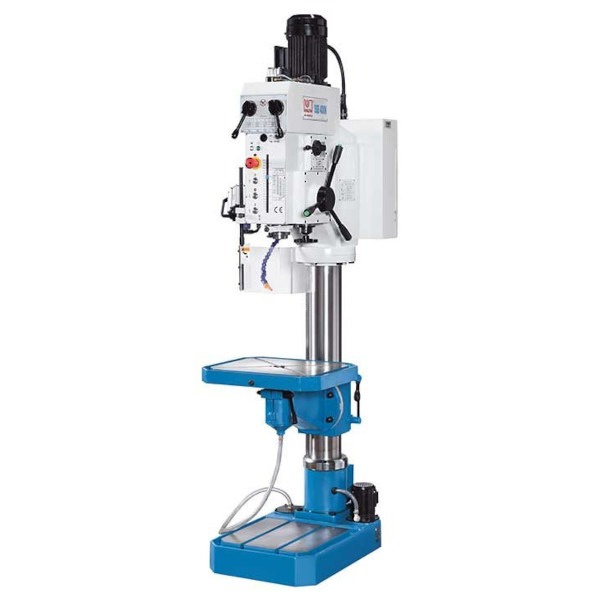

Ilustrační foto: Sloupová převodová vrtačka KNUTH SSB40 XN
Vrtačky řady SSB Xn jsou správnou volbou pro každou dílnu, a to jak pro opravy, tak pro výrobu. Tyto univerzální vrtačky mají silnostěnný sloup, výkonné pohony a robustní převodovky pro vřeteno a posuv. Velká pracovní plocha a univerzální upínací stoly s velkou plochou umožňují snadnou manipulaci a obrábění malých obrobků, ale i velkých a těžkých dílů a sestav. Díky osvědčené spolehlivosti je tato řada již více než 20 let jedním z našich nejprodávanějších řešení.
- Výkyvný stůl pro úhlové vrtání
- Automatický posuv vrtáku
- Pracovní stůl se 2 rotačními osami pro flexibilní provoz
- Pokročilé bezpečnostní funkce
- integrovaného chladicího zařízení
Lože stroje
- Celá řada se vyznačuje velmi stabilní konstrukcí se silnostěnným sloupkem a velkým vyložením
- Vrtací hlava je otočná o ±45° doleva a doprava a lze ji výškově nastavit

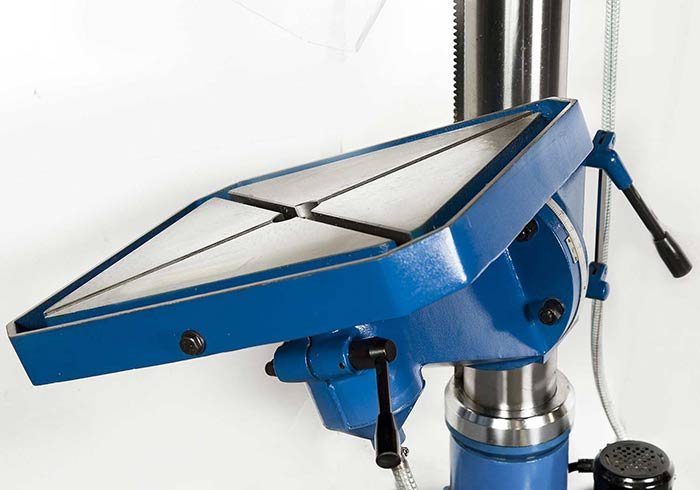

- Vrtací stůl je výškově nastavitelný pomocí ručního klikového pohonu a lze jej otáčet až o 45° na obě strany
- Drážky ve tvaru kříže T nabízejí mimořádně široké možnosti upínání
- Stůl je výkyvný a otočný, což usnadňuje zarovnání obrobků a upínacích zařízení
- Díky středovému průchodu chladicí kapaliny není problémem ani otočení o více než 360°
- Základna vrtačky slouží jako nádrž na chladicí kapalinu a nabízí také velkou, přesně opracovanou upínací plochu s paralelními upínacími drážkami.
Vřeteno a pinola
- 6 převodových stupňů a dvoustupňový motor mají za následek široký rozsah otáček s 12 rychlostmi
- Elektrické komponenty od společnosti Schneider zaručují bezproblémové a bezpečné fungování celé elektrické instalace

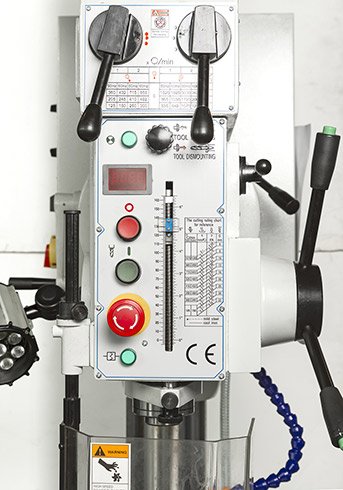

- Aktuální otáčky se zobrazují na digitálním displeji na ovládacím panelu stroje
- Třístupňová převodovka posuvu integrovaná ve vrtací hlavě pracuje v olejové lázni s nízkými nároky na údržbu a je snadno přepínatelná

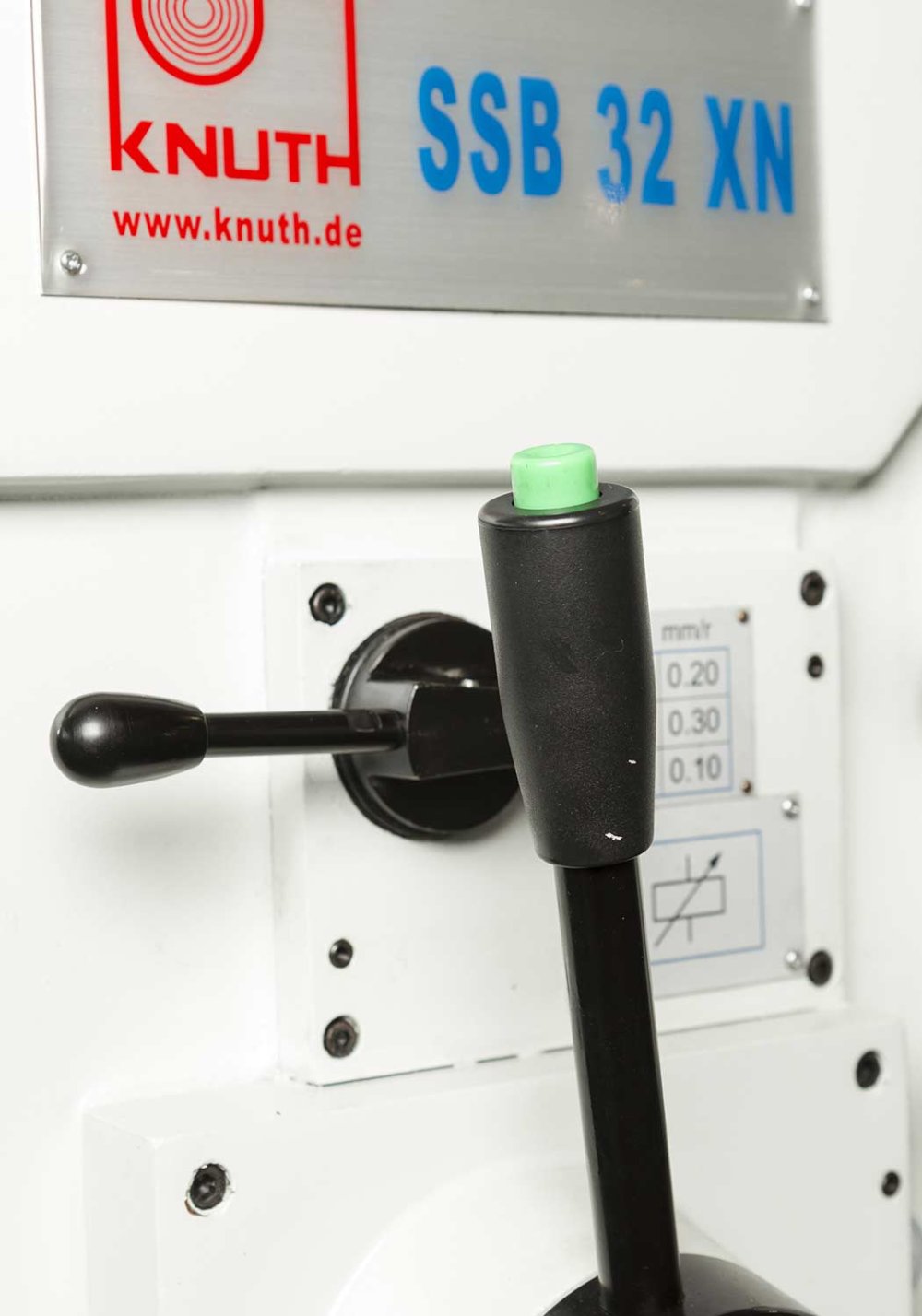

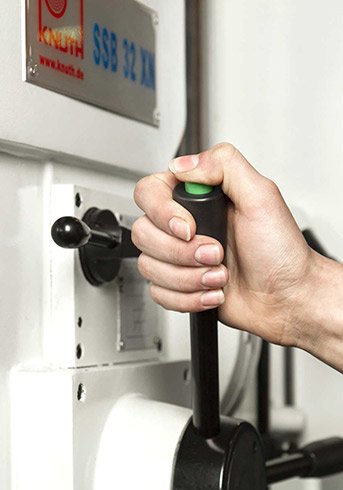

- Obsluha může snadno a pohodlně zapínat a vypínat automatický posuv pomocí elektromagnetické spojky stisknutím tlačítka na otáčecím kříži
- Zdvih pinoly lze odečíst z velké stupnice na vrtací hlavě a hloubku vrtání lze v automatickém posuvu omezit integrovaným hloubkovým dorazem
- Po dosažení požadované hloubky vrtání se posuv vypne a pinola se silou pružiny vrátí do výchozí polohy
- Pokud obsluha zvolila funkci řezání závitu, definuje se požadovaná hloubka závitu rovněž prostřednictvím tohoto dorazu
- Po dosažení nastavené polohy stroj automaticky změní směr otáčení vřetena

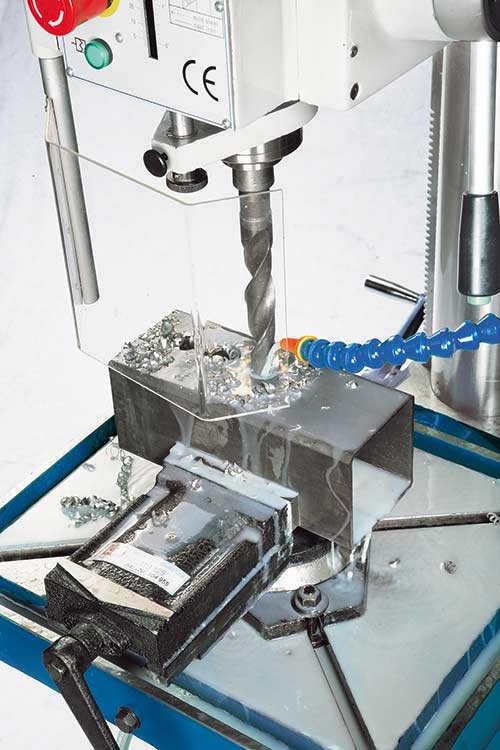

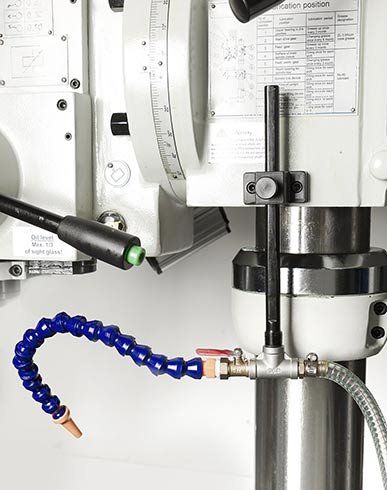

- Standardním vybavením vrtaček SSB je výkonné integrované čerpadlo chladicí kapaliny

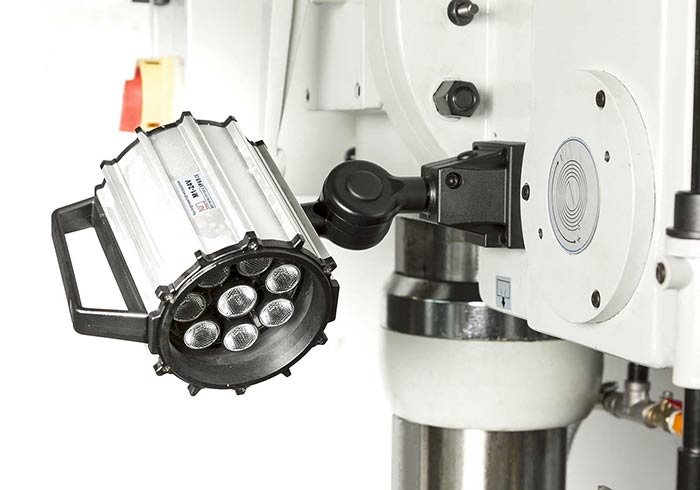

- Moderní LED osvětlení stroje je jasné, odolné a díky optimálnímu osvětlení zvyšuje bezpečnost práce
- Pro rychlou výměnu nástrojů jsou vrtačky SSB vybaveny funkcí beznástrojového vyhazování v pinole
- Výbavu doplňuje rozsáhlé standardní příslušenství a ovládací nářadí
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon: | 32 mm |
| Výkonnost při řezání vnitřních závitů - ocel: | M20 |
| Pracovní stůl: | 500×420 mm |
| Dráha pojezdu stolu (ručně): | 490 mm |
| Zdvih pinoly: | 160 mm |
| Rozsah naklápění stolu (max.): | ± 45° |
| Vzdálenost hlava vřetena - horsní strana stolu: | 630 mm |
| Výdálenost hlava vřetena - noha: | 1185 mm |
| Vyložení: | 320 mm |
| Průměr sloupku: | 120 mm |
| Rozsah otáčení hlavy: | ± 50° |
| Nosnost stolu: | 100 kg |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 125 - 3030 ot./min |
| Upnutí vřetena: | MK4 |
| Posuv | |
| Posuvy: | 0,1; 0,2, 0,3 mm/ot. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 1,2 kW |
ROZMĚRY A VÁHA:
| Rozměry (D׊×V): | 840×500×1960 mm |
| Hmotnost: | 540 kg |
STANDARDNÍ VÝBAVA:
- Digitální ukazatel otáček
- Zařízení pro řezání závitů
- Automatické posuvy vřetena
- Příslušenství k vrtání
- Systém chlazení chladicí kapalinou
- Ochranný štít
- Pracovní svítilna LED
- Provozní návod
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Značka: | KNUTH | ||
| Produkt: | Sloupová převodová vrtačka | ||
| Napětí: | 400 V | ||
| Upínání: | MK4 | ||
| Vrtací výkon: | 32 mm | ||
