KNUTH SBF 40 TV 1000 VRTAČKO FRÉZKA
Vrtačko frézka
POPIS:
VRTAČKO FRÉZKA KNUTH SBF 40 TV 1000

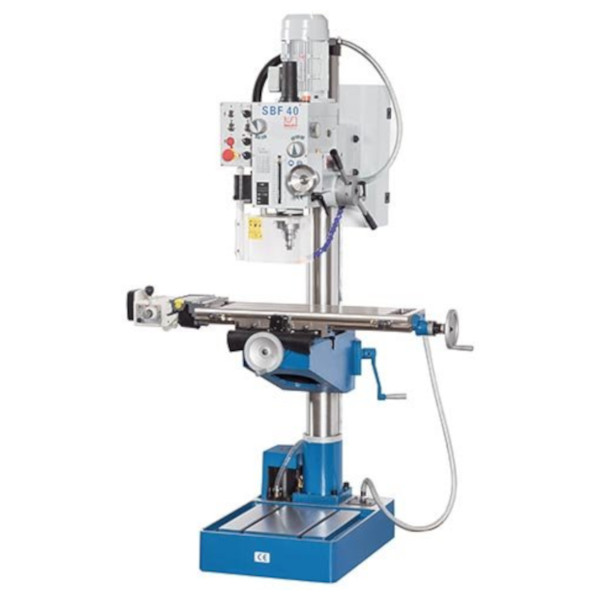

Ilustrační foto: na kov KNUTH SBF 40 TV 1000
SSB je vrtací a frézovací stroj v pravém slova smyslu. Je ideální jako vrtačka s výkonným pohonem a širokým rozsahem otáček. Na tomto stroji můžete frézovat také ocel a neželezné kovy. SBF 40 tak představuje vrtačku s dalšími výhodami za bezkonkurenční cenu.
- Plynule nastavitelný posuv v ose X
- Automatický posuv vrtáku s indikací hloubky
- Poháněná frézovací hlava pro výkonné třískové obrábění
- Výkyvná frézovací hlava pro rozmanité možnosti použití
- Vrtání a frézování - pravá přidaná hodnota za výhodnou cenu

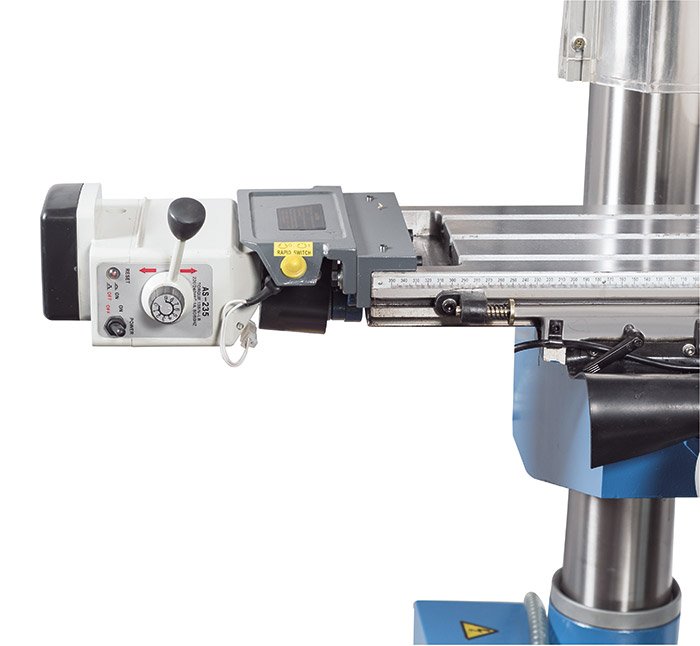

- Velký křížový stůl s automatickým, plynule nastavitelným posuvem v ose X pro souřadnicové vrtání a lehké frézování
- Převody s klidným chodem v uzavřené olejové lázni - robustní a s dlouhou životností
- Velmi kvalitní uložení vřetena frézovacích strojů dospěly již trvale k vyšším zatížením
- Ruční posuv vrtání může být přepnut na jemný přísuv ručním kolečkem
- Zařaditelný automatický posuv se 3 převodovými stupni
- Převodová hlava a stůl mohou být výškově nastaveny
- Vedení stolu lze přesně nastavit pomocí klínových lišt

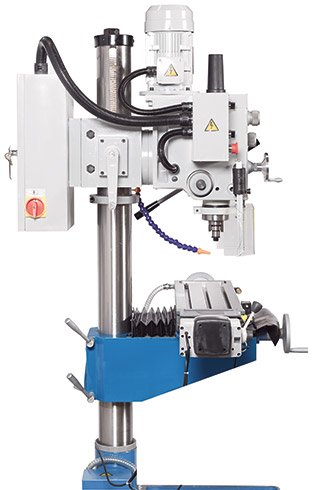

- Převodovou skříň lze vychýlit na obě strany
- Upnutí fréz je zajištěno upevňovací tyčí M16
- Zařízení pro řezání závitů
- Integrované zařízení pro oběh chladicího prostředku
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vrtací výkon v oceli (ST37): | 40 mm |
| Výkon při řezání vnitřních závitů v oceli (ST37): | M16 |
| Rozsah naklápění hlavy dlabací frézy: | ± 45° |
| Pracovní stůl: | 730×210 mm |
| Nosnost stolu: | 100 kg |
| Pracovní stůl: | 330x330 mm |
| Stůl - T drážky (počet/šířka/rozteč): | 3/14/63 |
| Spodek - T drážky (počet/šířka/rozteč): | 2/14/200 |
| Vzdálenost hlava vřetena - horní strana stolu: | 600 mm |
| Vzdálenost hlava vřetena - noha | 1180 mm |
| Vyložení: | 278 mm |
| Průměr sloupků: | 115 mm |
| Zdvih pinoly | 120 mm |
| Dráhy pojezdu | |
| Dráha pojezdu - osa X | 500 mm |
| Dráha pojezdu - osa Y | 190 mm |
| Délka pojezdu osy Z1/Z2 | 530 mm |
| Hlavní vřeteno | |
| Rozsah regulace otáček: | 75 - 3200 ot./min |
| Upnutí vřetena: | MK4 (DIN228) |
| Rychlý chod | |
| Rychlý chod: | 600 mm/min. |
| Posuv | |
| Pracovní posuv: | 0 - 420 mm/min. |
| Výkony motorů | |
| Výkon motoru hlavního pohonu: | 1,5/1,1 kW |
| Výkon motoru čerpadla chladící kapaliny: | 0,04 kW |
ROZMĚRY A VÁHA:
| Délka: | 830 mm |
| Šířka: | 760 mm |
| Výška: | 1850 mm |
| Hmotnost: | 390 kg |
STANDARDNÍ VÝBAVA:
- Zařízení pro řezání závitů
- Posuv stolu TV 1000
- Utahovací tyč
- Sklíčidlo pro vrtáky
- Pojistný čep
- Systém chlazení chladicí kapalinou
- Návod k obsluze
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Značka: | KNUTH | ||
| Produkt: | Vrtačko frézka | ||
