KNUTH UWF 5 UNIVERZÁLNÍ FRÉZKA NA KOV
Univerzální konvenční frézka na kov, pojezdy X=1200 mm, Y=800 mm, Z=600 mm, pracovní stůl 1325×360 mm s max. nosností 500 kg
POPIS:
UNIVERZÁLNÍ FRÉZKA NA KOV KNUTH UWF 3.2
Ilustrační foto: Univerzální frézka na kov KNUTH UWF 5
Tato univerzální fréza je jedním z nejlepších modelů řady UWF, která se vyznačuje velkým pracovním prostorem, univerzální frézovací hlavou a horizontálním vřetenem. Posuv ve všech osách zajišťuje elektricky ovládaný a plynule nastavitelný servomotor. Její frézovací hlava se může otáčet ve dvou rovinách a horizontální vřeteno má vlastní pohon s jemně odstupňovaným řazením převodů. Díky svému rozsáhlému vybavení je tento model ideální pro opravárenské dílny i školicí a výrobní oddělení
- univerzální frézovací hlava otočná ve 2 úrovních
- Horizontální vřeteno s vlastním pohonem
- naklápěcí frézovací stůl
- automatický posuv ve všech osách s rychloposuvem
- Rozsáhlé standardní příslušenství
- Mimořádně tuhé lože stroje z vysoce pevné a silně žebrované šedé litiny HT 200
- Přesně broušené vodicí dráhy, povrchově kalené, dlouhodobě přesné a necitlivé poškození
- Velká pracovní plocha 1325 x 360 mm a zatížení stolu až 500 kg
- Přesně vyrobená převodovka hlavního vřetena s klidným chodem a s kalenými, broušenými ozubenými koly

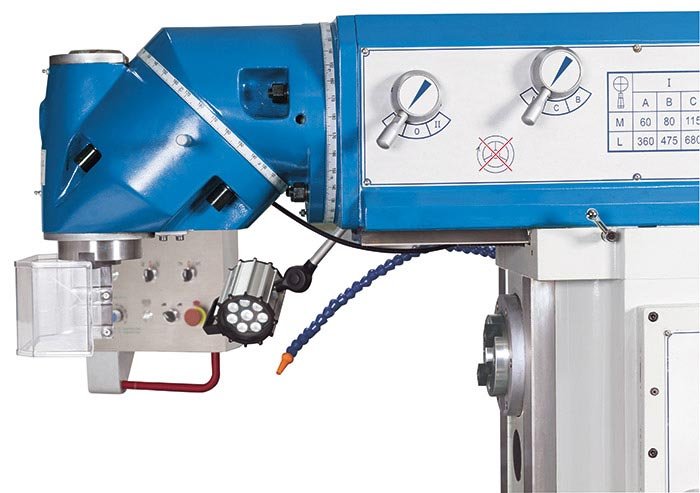

- Univerzální frézovací hlava výkyvná ve 2 rovinách - změnu z horizontálního na vertikální obrábění lze provést několika manuálními úkony
- Kombinaci obou rovin vychýlení je možné nastavit téměř libovolný úhel v prostoru
- Výkonný servomotor os umožňuje jemně nastavitelný motorický posuv ve všech osách
- Frézovací stůl lze horizontálně natáčet v podélné ose
- Teleskopické kryty v ose Y chrání vřeteno posuvu
- Panel obsluhy s integrovanou indikací polohy je možné vychýlit do strany
- Hlavní pohon 5,5 kW zaručuje vysoký točivý moment
- Zařízení pro oběh chladicího prostředku a vana na třísky sériově
Indikace polohy 3 os
- Vyšší pracovní přesnost
- Menší poruchovost
- Velká výrobní spolehlivost
- Podstatná úspora času
- Zvýšení produktivity
- Optimálně čitelné zobrazení
- Funkce odpovídají potřebám uživatele
- Přehledně uspořádaná klávesnice
- Rozlišení 0,01 / 0,005 mm
- Zadávání hodnot souřadnic
- Zachování polohy os při vypnutém zobrazení
- Výpočet roztečné kružnice
- Funkce kalkulačky
- Zásobník pro 10 nástrojů
- Přepínání poloměr / průměr
- Přepočet mm/inch
- Namontování bez problémů a provoz bez údržby
TECHNICKÉ PARAMETRY:
| PRACOVNÍ PROSTOR | |
| Stolní upínací plocha: | 1325×360 mm |
| Max. nosnost stolu: | 500 kg |
| Počet T drážek: | 3 |
| T drážka (šířka×rozteč): | 18×80 mm |
| Rozsah naklápění frézovacího stolu: | 45° |
| DRÁHA POJEZDU | |
| Dráha pojezdu - osa X: | 750 mm |
| Dráha pojezdu - osa Y: | 280 mm |
| Dráha pojezdu - osa Z: | 390 mm |
| VERTIKÁLNÍ FRÉZOVACÍ HLAVA | |
| Upnutí vřetene (vertikálně): | SK 50 (DIN 2080) |
| Dráha pojezdu horní nosník: | 550 mm |
| Vzdálenost vřetene - horní plocha stolu: | 175 - 565 mm |
| Rozsah naklápění frézovací hlavy: | 360° |
| Otáčky vřetene: | 60 - 1750 ot./min. |
| RYCHLÝ CHOD | |
| Rychlý chod - osa X: | 1200 mm/min. |
| Rychlý chod - osa Y: | 800 mm/min. |
| Rychlý chod - osa Z: | 600 mm/min. |
| HORIZONTÁLNÍ FRÉZOVACÍ HLAVA | |
| Otáčky vřetene (horizontálně): | 60 - 1800 ot./min. |
| Upnutí vřetene: | SK 50 (DIN 2080) |
| Vyložení: | 380 - 930 mm |
| POSUV | |
| Rychlost posuvu - osa X: | 30 - 750 mm/min. |
| Rychlost posuvu - osa Y: | 20 - 500 mm/min. |
| Rychlost posuvu - osa Z: | 15 - 375 mm/min. |
| VÝKONY POHONŮ | |
| Výkon motoru horizontálního vřetene: | 5,5 kW |
| Výkon motoru vertikálního vřetene: | 4 kW |
| Motorický výkon posuvu v ose X: | 1,5 kW |
| Motorický výkon posuvu v ose X: | 1,5 kW |
| Motorický výkon posuvu v ose Z: | 1,5 kW |
| Výkon motoru čerpadla chladící kapaliny: | 0,09 kW |
| ROZMĚRY A VÁHA | |
| Délka | 1800 mm |
| Šířka | 2100 mm |
| Výška | 2000 mm |
| Hmotnost | 2850 kg |
STANDARDNÍ VÝBAVA:
- 3 zobrazení polohy ve třech osách
- Kleštinové pouzdro s kleštinami Ø 4, 5, 6, 8, 10, 12, 14, 16 mm
- Horizontální frézovací trn Ø 27 mm
- Podpěrné rameno pro horizontální frézování
- Vana na třísky
- Systém chlazení chladicí kapalinou
- Centrální mazání
- Utahovací tyč M16
- Pracovní svítilna LED
- Nástroje obsluhy
- Provozní návod
