KNUTH UWF 1.2 UNIVERZÁLNÍ FRÉZKA NA KOV
Univerzální konvenční frézka na kov, pojezdy X=1000 mm, Y=360 mm, Z=400 mm, pracovní stůl 1370×300 mm s max. nosností 300 kg
POPIS:
UNIVERZÁLNÍ FRÉZKA NA KOV KNUTH UWF 1.2

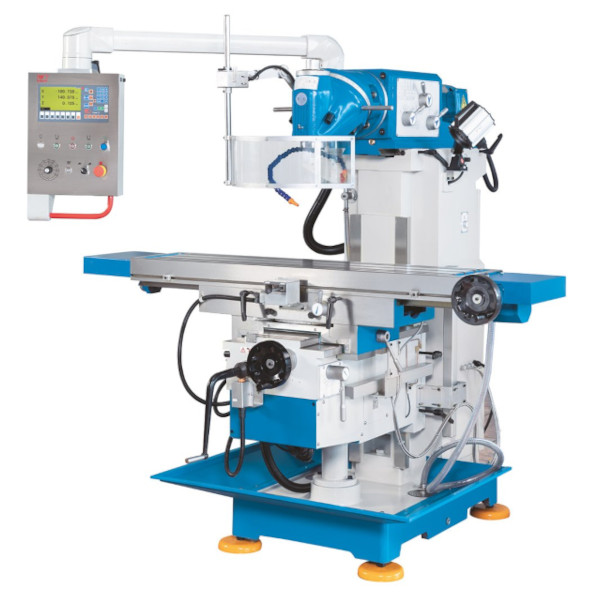

Ilustrační foto: Univerzální frézka na kov KNUTH UWF 1.2
Tato všestranná fréza nabízí velký pracovní prostor s dlouhým pojezdem v ose X. Spolu s rozsáhlým vybavením se výborně hodí pro opravárenské dílny i školící a výrobní oddělení. Plynule regulovatelný posuv servomotoru spolu s vertikální frézovací hlavou, kterou lze otáčet ve dvou rovinách, rozšiřuje široké možnosti použití celé řady UHF. Široká, stabilní plochá vodítka v osách Z a Y snadno absorbují i vysoké řezné síly.
- Univerzální frézovací hlava otočná ve 2 úrovních
- Podpěrné rameno frézovací hlavy pro horizontální frézování
- Naklápěcí frézovací stůl
- Servoposuv ve všech osách s rychloposuvem
- Bohaté standardní příslušenství
- Mimořádně tuhé lože stroje z vysoce pevné a silně žebrované šedé litiny HT 200
- Velké obdélníkové vodicí dráhy umožňují přesnost a klidný chod při vysokém přípustném zatížení

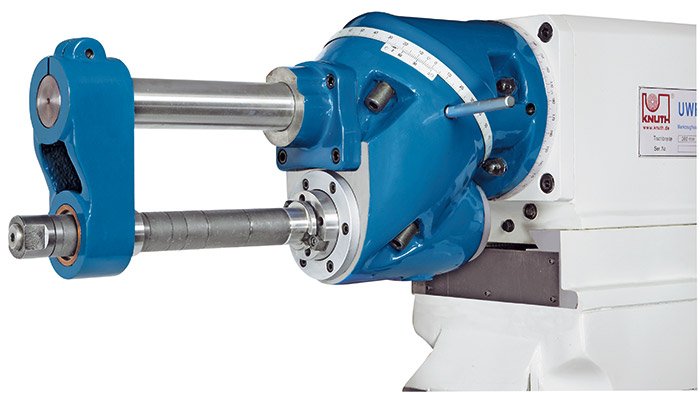

- Univerzální frézovací hlava výkyvná ve 2 rovinách - změnu z horizontálního na vertikální obrábění lze provést několika manuálními úkony
- Kombinaci obou rovin vychýlení je možné nastavit téměř libovolný úhel v prostoru
- Podpěrné rameno pro horizontální frézování pro montáž na frézovací hlavu
- Frézovací stůl má velkou upínací plochu a může se otáčet v podélném směru
- Přesně broušené vodicí dráhy, povrchově kalené, dlouhodobě přesné a necitlivé poškození
- Přesně vyrobená převodovka hlavního vřetena s klidným chodem a s kalenými, broušenými ozubenými koly
- Silný servomotor pro plynulou regulaci posuvů ve všech 3 osách
- Krátké vedlejší časy díky rychlému polohování díky pracovního stolu s rychloposuvy ve všech osách
- Výkyvný ovládací pult pro snadnou obsluhu
- Zařízení pro oběh chladicího prostředku a vana na třísky sériově
TECHNICKÉ PARAMETRY:
| PRACOVNÍ PROSTOR | |
| Stolní upínací plocha: | 1370×300 mm |
| Max. nosnost stolu: | 300 kg |
| Počet T drážek: | 3 |
| T drážka (šířka×rozteč): | 14×80 mm |
| Rozsah naklápění frézovacího stolu: | 45° |
| DRÁHA POJEZDU | |
| Dráha pojezdu - osa X: | 1000 mm |
| Dráha pojezdu - osa Y: | 360 mm |
| Dráha pojezdu - osa Z: | 400 mm |
| VERTIKÁLNÍ FRÉZOAVACÍ HLAVA | |
| Upnutí vřetene (vertikálně): | SK 40 (DIN 2080) |
| Vyložení: | 150 - 550 mm |
| Vzdálenost vertikální vřeteno - horní plocha stolu: | 100 - 500 mm |
| Rozsah naklápění frézovací hlavy: | 360° |
| Otáčky vřetene: | 45 - 1660 ot./min. |
| RYCHLÝ CHOD | |
| Rychlý chod - X-/Z: | 1335 mm/min. |
| Rychlý chod - osa Z: | 1000 mm/min. |
| POSUV | |
| Rychlost posuvu - osa X: | 30 - 830 mm/min. |
| Rychlost posuvu - osa Y: | 30 - 830 mm/min. |
| Rychlost posuvu - osa Z: | 23 - 625 mm/min. |
| VÝKONY POHONŮ | |
| Výkony motoru hlavního pohonu: | 3 kW |
| ROZMĚRY A VÁHA | |
| Délka | 1830 mm |
| Šířka | 1760 mm |
| Výška | 1700 mm |
| Hmotnost | 1750 kg |
STANDARDNÍ VÝBAVA:
- Vana na třísky
- Systém chlazení chladicí kapalinou
- Centrální mazání
- 3 zobrazení polohy ve třech osách
- Provozní návod
- Utahovací tyč M16
- Nástroje obsluhy
- Podpěrné rameno pro horizontální frézování
| Značka: | KNUTH | ||
| Produkt: | Frézka na kov | ||
