KNUTH VHF 3 UNIVERZÁLNÍ FRÉZKA NA KOV
Univerzální konvenční frézka na kov, pojezdy X=1000 mm, Y=245 mm, Z=430 mm, pracovní stůl 1320×320 mm s max. nosností 300 kg
POPIS:
UNIVERZÁLNÍ FRÉZKA KNUTH VHF 3.2

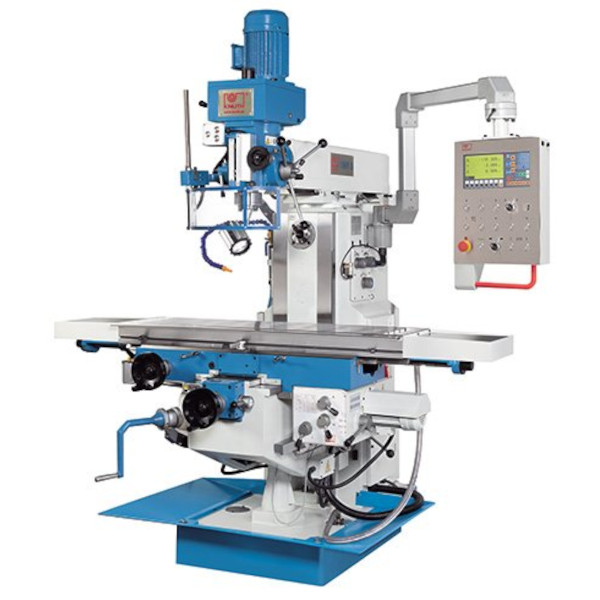

Ilustrační foto: Univerzální frézka na kov KNUTH VHF 3.2
VHF 3 je univerzální fréza, která i po dobrých 20 letech v sortimentu KNUTH stále drží krok s rostoucími požadavky našich zákazníků. Tento model je vybaven horizontálním vřetenem, otočnou vertikální frézovací hlavou a velkým upínacím stolem a slouží k širokému spektru aplikací. Celá řada VHF je ideální pro opravárenské dílny, školící a výrobní oddělení. Kompletní zařízení s automatickým posuvem a digitálním zobrazením polohy umožňuje přesnou výrobu a krátké neproduktivní časy.
- Pevná konstrukce pro přesné obrábění
- Automatické pracovní posuvy ve všech osách pro vynikající povrchovou úpravu

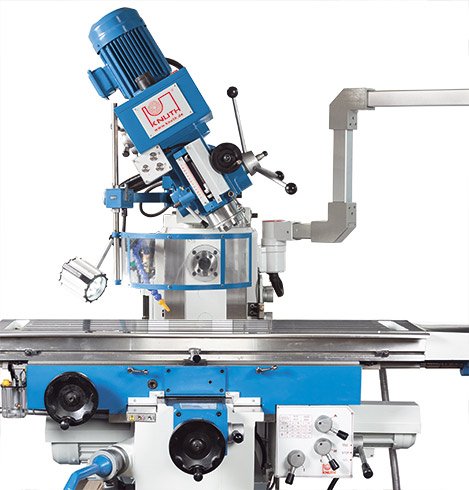

- Otočná vertikální frézovací hlava (± 45°) pro úhlové obrábění
- Automatický posuv pinoly pro rychlé a přesné vrtání
- Nová generace DRO s funkcí frézování
- Všechny 3 osy s automatickým posuvem a rychloposuvem
- Vertikální frézovací hlava výkyvná o ± 45°

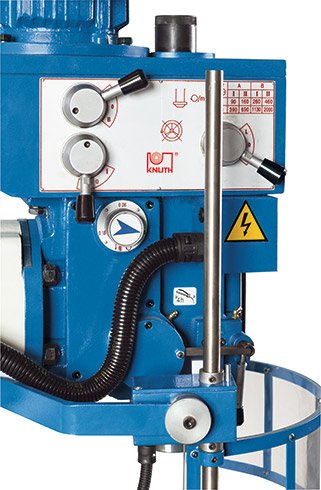

- Rychlosti pro horizontální a vertikální vřeteno lze řadit pomocí oddělených přeodovek s olejovou lázní
- Posuv pinoly pro vrtání otočným křížem, pro frézování ručním jemným posuvem
- Pro práci s horizontální vřetenem je možné na stojanu otočit horní nosník i s hlavou
- 3 automatické posuvy pinoly
- Broušená nastavitelná rybinová vedení v ose X a široká obdélníková vedení v osách Y a Z
- Upínací zařízení ve všech 3 osách
- Nastavitelné dorazy pro hloubku vrtání a nastavení stolu
Indikace polohy 3 os
- Vyšší pracovní přesnost
- Menší poruchovost
- Velká výrobní spolehlivost
- Podstatná úspora času
- Zvýšení produktivity
- Optimálně čitelné zobrazení
- Funkce odpovídají potřebám uživatele
- Přehledně uspořádaná klávesnice
- Rozlišení 0,01 / 0,005 mm
- Zadávání hodnot souřadnic
- Zachování polohy os při vypnutém zobrazení
- Výpočet roztečné kružnice
- Funkce kalkulačky
- Zásobník pro 10 nástrojů
- Přepínání poloměr / průměr
- Přepočet mm/inch
- Namontování bez problémů a provoz bez údržby
TECHNICKÉ PARAMETRY:
| PRACOVNÍ PROSTOR | |
| Stolní upínací plocha: | 1320×320 mm |
| Max. nosnost stolu: | 300 kg |
| Počet T drážek: | 5 |
| T drážka (šířka×rozteč): | 14×63 mm |
| DRÁHA POJEZDU | |
| Dráha pojezdu - osa X: | 1000 mm |
| Dráha pojezdu - osa Y: | 245 mm |
| Dráha pojezdu - osa Z: | 430 mm |
| VERTIKÁLNÍ FRÉZOAVACÍ HLAVA | |
| Upnutí vřetene (vertikálně): | SK 40 (DIN 2080) |
| Zdvih pinoly: | 120 mm |
| Vyložení: | 200 - 540 mm |
| Vzdálenost hlavy vřetene - horní strana stolu: | 140 - 540 mm |
| Rozsah naklápění frézovací hlavy: | ± 45° |
| Otáčky vřetene:90 - 2000 ot./min. | 90 - 2000 ot./min. |
| RYCHLÝ CHOD | |
| Rychlý chod - osa X: | 1024 mm/min. |
| Rychlý chod - osa Y: | 1024 mm/min. |
| Rychlý chod - osa Z: | 670 mm/min. |
| VODOROVNÁ FRÉZOVACÍ HLAVA | |
| Počet otáček vřetene: | 40 - 1300 ot./min. |
| Upnutí vřetene: | SK40 (DIN 2080) |
| Vzdálenost horizontální vřeteno - plocha stolu: | 0 - 430 mm |
| POSUV | |
| Rychlost posuvu osy X/Y | 20 - 360 mm/min. |
| Posuvy pinoly: | (3) 0,08;0,15;0,25 mm/ot. |
| VÝKONY POHONŮ | |
| Výkony motoru hlavního pohonu: | 2,2 kW |
| Výkon motoru posuvu: | 0,55 kW |
| Výkony motoru čerpadla chladící kapaliny: | 0,09 kW |
| ROZMĚRY A VÁHA | |
| Délka | 1710 mm |
| Šířka | 1720 mm |
| Výška | 2330 mm |
| Hmotnost | 1900 kg |
STANDARDNÍ VÝBAVA:
- 3 zobrazení polohy ve třech osách
- Sklíčidlo pro vrtáky 16 mm
- Frézovací trn Ø 27 mm
- Frézovací trn Ø 40 mm
- Kleštinové pouzdro ISO 40 s kleštinami Ø 4, 5, 6, 8, 10, 12, 14, 16 mm
- Redukční pouzdro ISO 40 / MK3 a ISO 40 / MK2
- Systém chlazení chladicí kapalinou
- Vana na třísky
- Pracovní osvětlení
- Nástroje obsluhy
- Provozní návod
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Značka: | KNUTH | ||
| Produkt: | Frézka na kov | ||
