KNUTH MULTI-GRIND UNIVERZÁLNÍ
Bruska na kulato, broušená délka 750 mm, broušený průměr 8 - 200 mm, napětí 400V
POPIS:
UNIVERZÁLNÍ BRUSKA KNUTH MULTI-GRIND

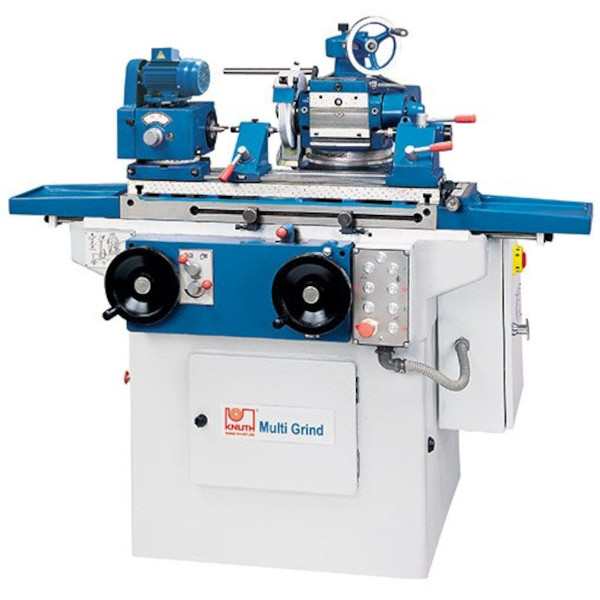

Ilustrační foto: Univerzální bruska KNUTH MULTI-GRIND
Speciální konstrukce brusky Multi Grind umožňuje kombinovat funkce broušení na kulato, na plocho a broušení nástrojů v jednom stroji. Při vnějším broušení na kulato je obrobek buď upnutý na jedné straně, nebo je podepřen mezi hroty ve stabilním koníku. K vřeteníku lze připojit také vnitřní brousicí zařízení a u tohoto modelu je možné provádět i lehké broušení povrchu. Díky přídavné funkci broušení nástrojů můžete s bruskou Multi Grind opracovávat řezné hrany široké škály nástrojů.

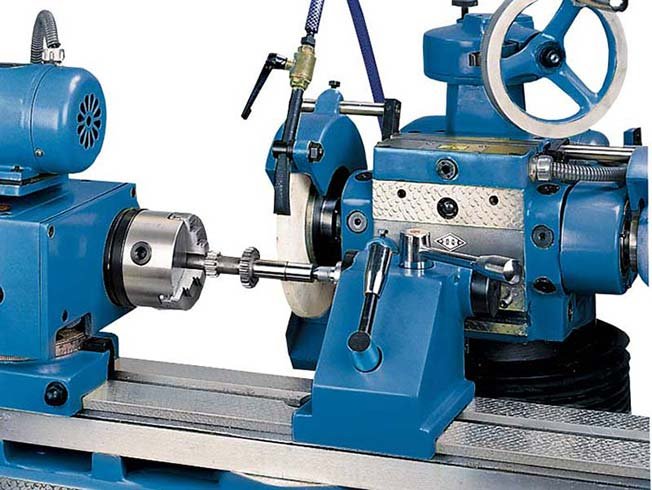

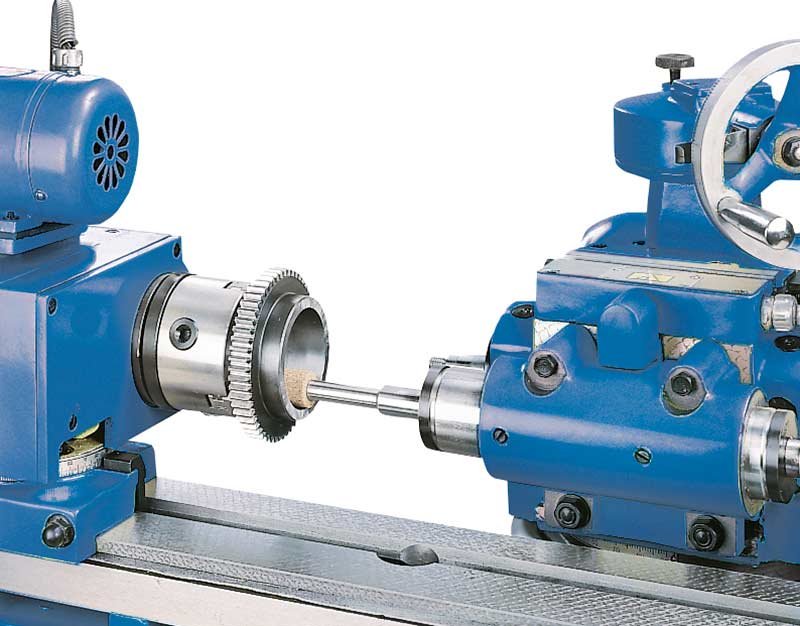

- Vnější a vnitřní broušení dokulata
- Rovinné broušení

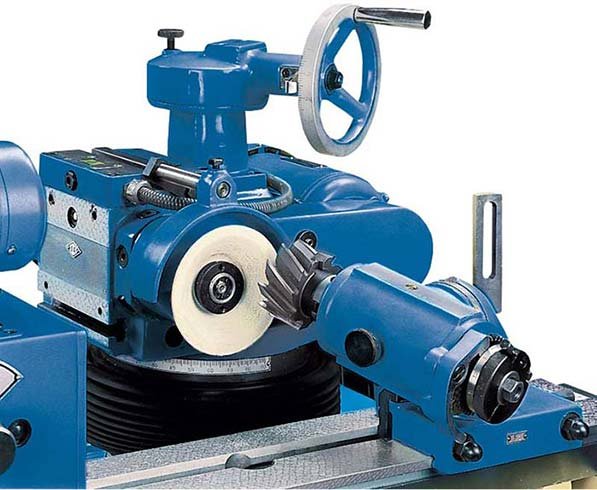

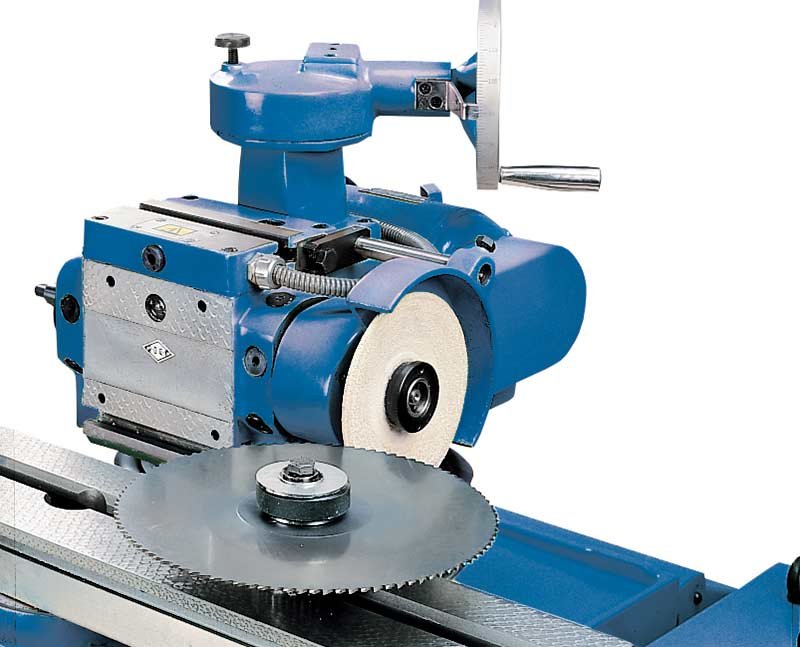

- Broušení nástrojů
- Hydraulický posuv stolu
- Rozsáhlé příslušenství
Spektrum funkcí Multi-Grind sahá od broušení vnějších a vnitřních průměrů až po kónické broušení. Broušení nástrojů (ostření fréz, výstružníků a soustružnických nožů) a lehké broušení ploch lze na Multi-Grind provádět snadno a bez problémů.
- Tříbodové uložení Speciální tříbodové uložení brusného vřetena zaručuje malý vliv teploty a konstantně dobrý broušený povrch.
- Pohony posuvů Posuv stolu (podélný) se provádí hydraulicky s automatickým přepínáním směru. Dodatečný ručně ovládaný hydraulicky podporovaný podélný posuv umožňuje rychlost posuvu až 7 m/min.
- Brusný vřeteník Zvláštní provedení brusného vřeteníku umožňuje upnout současně 2 různé brusné kotouče. Brusný vřeteník nepojíždí jen v příčném směru, ale může být nastavována výška a vychýlení kolem výškové osy.
- Rychlosti Pracovní vřeteník má 3 stupně rychlosti (110, 200, 300 min-1), změna se provádí převodovkou s lehkým řazením
- Další přesvědčující detaily... - centrální mazání - solidní konstrukce. Stojan stroje KNUTH Multi-Grind je ze solidní šedé litiny, která hmotností 1300 kg minimalizuje vlivy chvění. - elektrické součásti jsou přehledně uspořádány v rozvaděčové skříni a odpovídají předpisům VDE. Obsáhlé příslušenství se zařízením pro chladicí prostředek (dodávané množství až 22 l/min,) a odsávání patří ke standardnímu vybavení.
TECHNICKÉ PARAMETRY:
| Pracovní prostor | ||
| Broušený průměr: | 200 mm | |
| Max. délka obrobku: | 500 mm | |
| Optimální rozměr při vnějším broušení: | Ø 5-50 x 400 mm | |
| Optimální rozměr při vnitřním broušení: | Ø 10-50 x 75 mm | |
| Míra obroušení nástroje: | 200×500 mm | |
| Obrobek, délka při rovinném broušení: | 200 mm | |
| Obrobek, šířka při rovinném broušení: | 50 mm | |
| Obrobek, hmotnost (max.): | 10 kg | |
| Rozsah naklápění stolu (max.): | +45°/-30° | |
| Dráha pojezdu | ||
| Dráha pojezdu - osa Z: | 480 mm | |
| Posuv | ||
| Posuv na otáčku ručního kolečka - osa X, jemný: | 1 mm | |
| Posuv na otáčku ručního kolečka - osa X, hrubý: | 4 mm | |
| Posuv na dílek stupnice - osa X, jemný: | 0,005 mm | |
| Posuv na dílek stupnice - osa X, hrubý: | 0,02 mm | |
| Dělení stupnice pro výškové nastavení: | 0,01 mm | |
| Rychlost podélného posuvu (hydraulický): | 0,1 - 6 m/min. | |
| Ruční, hydraulická podpora: | 7 m/min | |
| Vřeteník | ||
| Rozsah naklápění praconího vřeteníku: | ± 90° | |
| Otáčky pracovního vřetene: | 110 - 300 ot./min. | |
| Kužel vřetene: | 2MK | |
| Průměr pouzdra: | 100 mm | |
| Vřeteník brusky | ||
| Počet otáček brusného vřetene: | 2500 ot./min. | |
| Počet otáček vřetene pro vnitřní broušení: | 13500 ot./min. | |
| Rozsah naklápění brusného vřeteníku: | ± 90° | |
| Brousicí vřeteník - vertikální/příčný | 200 mm | |
| Koník | ||
| Výškové nastavení podle počtu otočení ručního kolečka: | 2 mm | |
| Kužel koníku: | 2MK | |
| Zdvih pinoly koníku: | 14 mm | |
| Výkony pohonů | ||
| Výkon motoru pohonu stroje: | 2,525 kW | |
| Výkon motoru hlavního pohonu: | 1,1 kW | |
ROZMĚRY A VÁHA:
| Rozměry brusných kotoučů: | 200×20×75 mm |
| Rozměry obtahovacího brousku při vnitřním broušení (max.) | 25×20×6 mm |
| Rozměry obtahovacího brousku při vnitřním broušení (min.) | 10×10×3 mm |
| Rozměry: | 1520×1350×1400 mm |
| Hmotnost: | 1300 kg |
STANDARDNÍ VÝBAVA:
- Systém chlazení chladicí kapalinou
- Odsávací zařízení
- Upnutí nástroje /dělicí hlava MK 4
- Zařízení pro vnitřní broušení se dvěma brousicími tělísky
- Tříčelisťové sklíčidlo Ø 100 mm
- Levý koník
- Pravý koník MK 2
- Středicí hrot
- Zploštělý středicí hrot
- Stojan pro vyvážení
- Prodloužení vřetena
- Svěrák pro rovinné broušení (úhlově nastavitelný 3D)
- Pružný doraz
- 5 unašečů
- Různé ochranné plechové kryty proti stříkající kapalině
- Kryt brusných kotoučů (2x)
- Automatické centrální mazání
- Návod k obsluze
- Přejímací protokol
| Značka: | KNUTH | ||
| Produkt: | Bruska univerzální | ||
| Napětí: | 400 V | ||
