KNUTH HFS 52 NC BRUSKA NA PLOCHO
Bruska na plocho, rozsah broušení 200×520 mm, brusný kotouč 255 mm, napětí 400V
POPIS:
KONVENČNÍ BRUSKA NA PLOCHO KNUTH HFS 52 NC
Ilustrační foto: Konvenční bruska na plocho KNUTH HSF 52 NC
Řada HFS NC je řešením pro automatické a poloautomatické broušení ploch a drážek. Výhodu v přesnosti a efektivitě nabízí tento stroj díky brusným cyklům, které lze snadno naprogramovat pomocí dotykového displeje, a automatickému režimu orovnávání brusného kotouče. Ten lze přidat do obráběcích cyklů a plně automaticky kompenzuje rozměry a rychlost. Možnost přepínání mezi poloautomatickým a automatickým provozem také rozšiřuje možnosti použití od opravárenských dílen a výuky až po sériovou výrobu.
- Automaticky srovnávací cyklus pro brusný kotouč
- Magnetický stůl s integrovanou funkcí odmagnetování
- Vertikální osa s vřetenem s valivým uložením a servomotor pro vysokou přesnost
- snadné programování v automatickém režimu
- Bohaté sériové vybavení
- Celý stroj je navržen pro trvalý provoz při nejvyšší rychlosti, velice klidný chod a nejvyšší přesnost při nízkém vývinu tepla zaručují nejlepší výsledky
- Dvojitá vedení V pro podélný pohyb stolu
- Brusná hlava vřetene a osy Z jsou v přesných lineárních vedeních posouvány předepnutými kuličkovými vřeteny
- Servopohony s osách Y a Z jakož i hydraulický podélný pohyb stolu, regulovaný proporcionálním ventilem, pro přesný přísuv a rovnoměrný posuv
- Osy Y a Z může být přesně nastavena pomocí 3 stupňového elektronického ručního kolečka
- Hlava brusného vřetene je těžká a solidně provedená a běží v bezúdržbových, předepnutých přesných kuličkových ložiskách s kosoúhlým stykem
- Externí hydraulický agregát a chladič oleje zajišťují teplotní stabilitu
- Automatické centrální mazání

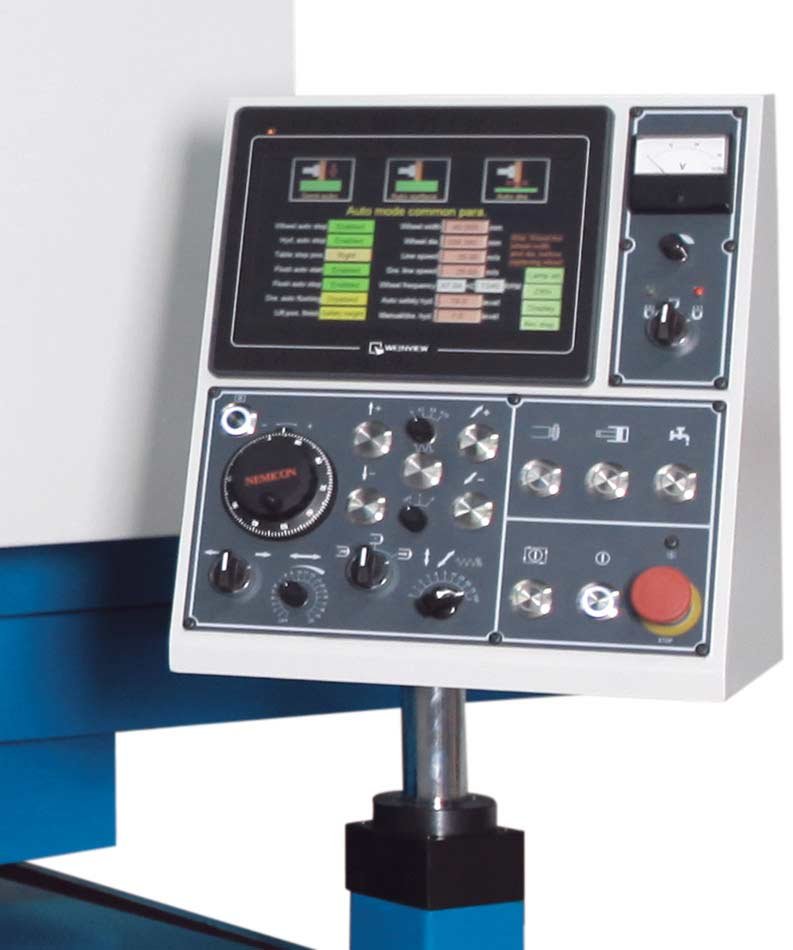

ŘÍZENÍ
- Jednoduché dialogové programování pro automatické a poloautomatické broušení a pro orovnávání brusného kotouče
- Programování brusných cyklů pomocí dotykové obrazovky
- Jednoduchá a komfortní volba posuvu, která může být bez problémů přizpůsobena také během obrábění
- Automatické hlídání funkcí a poruchová hlášení na displeji
TECHNICKÉ PARAMETRY:
| Pracovní prostor | ||
| Max. rozsah broušení: | 520×200 mm | |
| Hmotnost obrobku vč. magnetické upínací desky | 210 kg | |
| Vzdálenost osy vřetene - plocha stolu | 470 mm | |
| Rozměry magnetické upínací desky | 500×200 mm | |
| Drážky T, šířka | 14 mm | |
| Počet drážek T | 1 ks | |
| Dělení (elektronické ruční kolečko) osy Y | 0,001/0,005/0,01 mm | |
| Dráha pojezdu | ||
| Dráha pojezdu - osa X: | 560 mm | |
| Dráha pojezdu - osa Y: | 220 mm | |
| Hlavní vřeteno | ||
| Otáčky vřetene: | 500 - 3500 ot./min. | |
| Rychlý chod | ||
| Rychlý chod v ose Y-/Z: | 0 - 1200 mm/min. | |
| Posuv | ||
| Hydraulický posuv X: | 5 - 25 m/min. | |
| Rychlý chod v osy Y: | 480 mm/min. | |
| Rychlý chod v osy Z: | 790 mm/min. | |
| Výkony pohonů | ||
| Výkon motoru hlavního pohonu: | 3,7 kW | |
| Výkon motoru hydraulického čerpadla: | 1,5 kW | |
| Výkon motoru čerpadla chladící kapaliny: | 0,09 kW | |
| Servomotor osy Z a Y: | 0,55/0,55 kW | |
ROZMĚRY A VÁHA:
| Rozměry brusných kotoučů: | 255×50,8×25 mm |
| Rozměry: | 2400×1750×2400 mm |
| Hmotnost: | 2050 kg |
STANDARDNÍ VÝBAVA:
- Magnetická upínací deska
- Chladicí zařízení s magnetickým separátorem
- Centrální mazání
- Chlazení hydraulického oleje
- Příruba brusných kotoučů
- Diamantový temovač s držákem
- Stojan pro vyvážení
- Upevňovací patky
- Schránka s nástroji
- Návod k obsluze
VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:
- Zařízení na chladicí kapalinu a filtrační zařízení s magnetický, Kat. č. : 251573
| Značka: | KNUTH | ||
| Produkt: | Bruska na plocho | ||
| Napětí: | 400 V | ||
VARIANTY PRODUKTU:
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
KN-122420 KNUTH HFS 73 NC BRUSKA NA PLOCHO |
Naše cena 1 993 832,0 Kč (81 198,8 €) | ||
|
KN-122425 KNUTH HFS 104 NC BRUSKA NA PLOCHO |
Naše cena 2 154 884,0 Kč (87 757,7 €) |
