NIKMANN S350 DIGITAL FORMÁTOVACÍ PILA
Formátovací pila s formátovacím stolem 3200 mm, max. průměr kotouče 350 mm, výkon motoru 5,5 kW, předřezová jednotka s motorem 0,75 kW pro předřez 120 mm, Napětí 400 V, digitální odměřování na paralelním pravítku a 2x na příčném pravítku
POPIS:
FORMÁTOVACÍ PILA NIKMANN S 350 DIGITAL

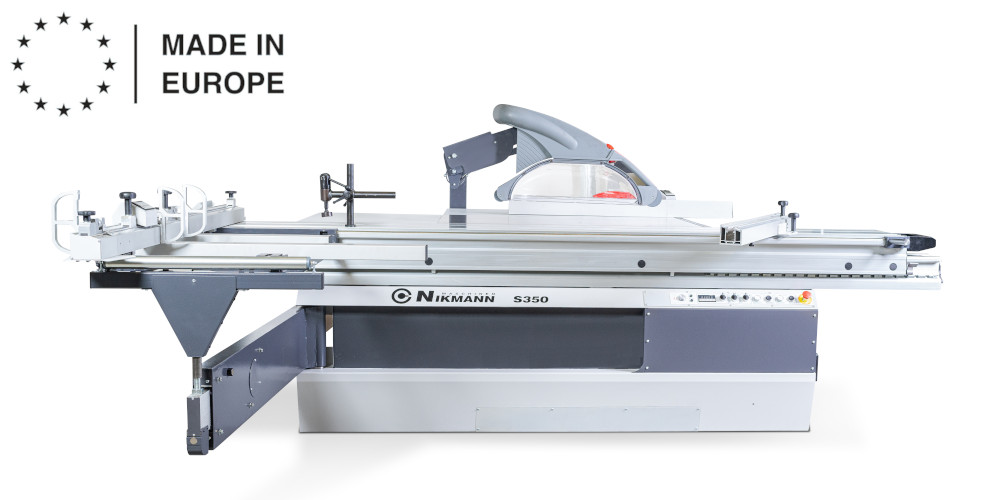

Ilustrační foto: formátovací pily s předřezem NIKMANN S 350 DIGITAL
POPIS:
Profesionální formátovací pila s předřezem NIKMANN S350 s velmi robustní konstrukcí a nadstandardní výbavou ve standardu. Formátovací pojedový stůl s délkou 3200 mm s posuvem na ocelových kladkách vedených na ocelových kalených tyčích. Na formátovací stůl je zavěšený podpěrný rám s výsuvným teleskopickým pravítkem se dvěma dorazy. Robustní litinová pilová jednotka s úhlování uloženém na půlměsících. Předřezová jednotka s motorem 0,75 kW pro předřez o průměru 120-125 mm. Sámovací patka a excentrický upínač v základní výbavě stroje.
- Maximální průměr pilového kotouče až 350mm, upínací otvor 30mm, bez vedlejšího upínání
- Hlavní motor 5,5 kW
- Otáčky hlavního kotouče 3800 / 5200 ot./min.
- Motorické naklápění pilového kotouče 0° - 45°
- Prořez v 90° 110mm
- Prořez v 45° 75mm
- Předřezový kotouč 120mm, 20 mm upínací otvor
- Samostatný motor předřezu 0,75Kw - 9000 ot/min
- Motorické zvedání pilového kotouče i předřezového kotouče
- Podpěrný rám upevněný na formátovacím stole s výsuvným pravítkem pro příčné řezy
- Výsuvné teleskopické pravítko pro příčné řezy se dvěma dorazy s lupami pro přesné nastavení.

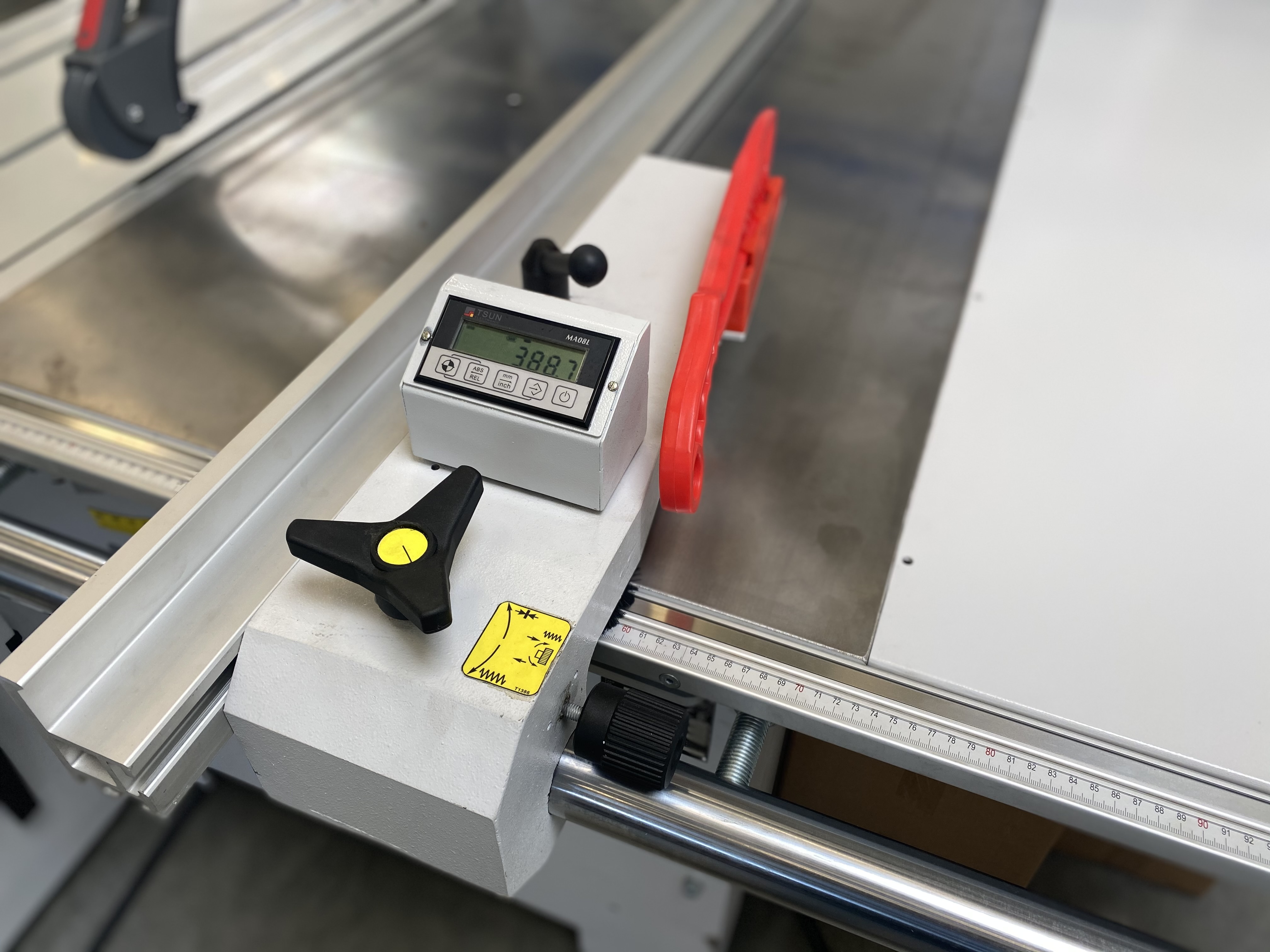

- Paralelní pravítko s šíří řezu 1250 mm s digitálním odměřováním
- Jedna z nejtěžších konstrukcí pil s váhou stroje 1100 kg
- Stroj je vyroben v EU
- Pilová jednotka zcela z litiny s možností naklopení. Motorické zvedání a úhlové naklopení pilové jednotky. Ruční změna otáček (3800-5200 ot./min.)
- Motorické naklápění - pilové jednotky 0° - 45°
- Motorický zdvih - motorické zvedání pilového kotouče a předřezového kotouče
- Formátovací posuvný stůl s kladkami vedenými ocelových tyčích. Stírací kartáčky pro dokonalé čištění vodících ploch.

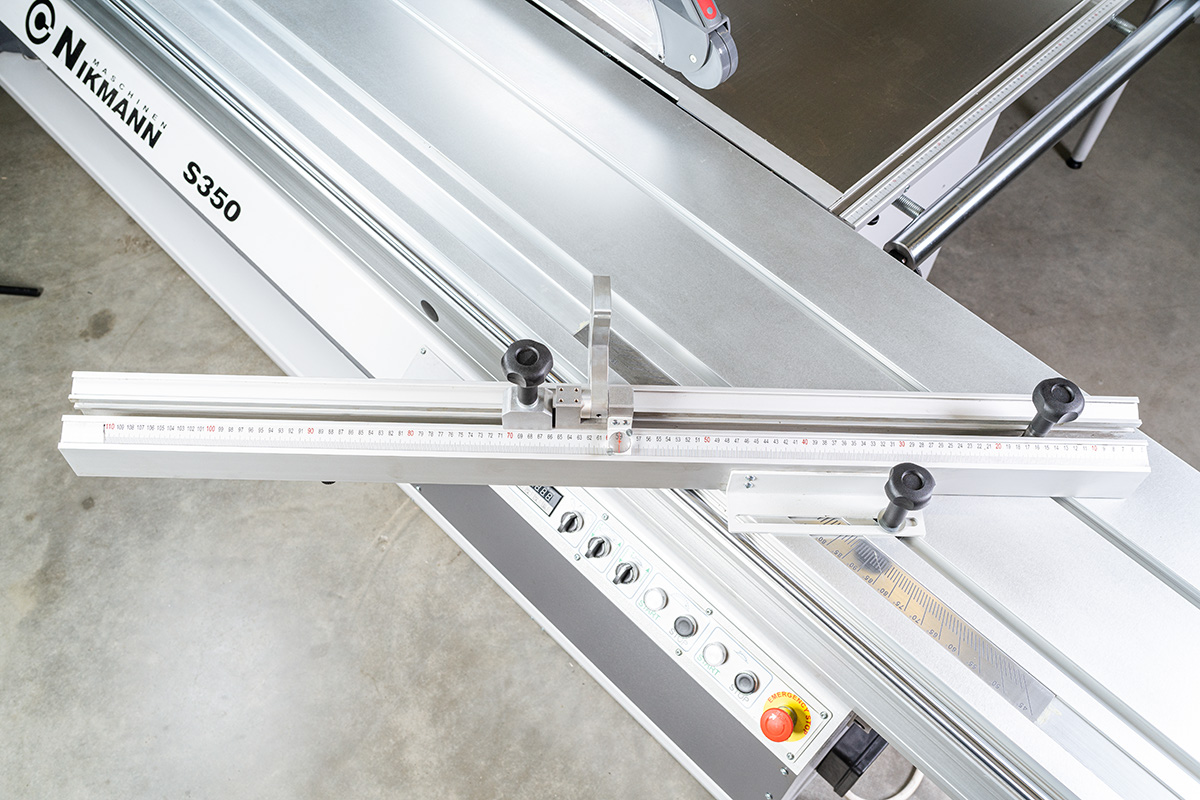

- Podpěrný rám s příčným výsuvným pravítkem a dvěma dorazy s digitálním odměřováním - podpěrný upnutý na formátovacím stole s válečkem na konci pro snadný posuv dlouhých dílců. Na podpěrném rámu je připevněno příčné pravítko se dvěma dorazy a digitálním odměřováním.
- Paralelní pravítko - pro podélné řezy (na pravé straně pilového kotouče) s šíří řezu 1250 mm, se zajištěním pomocí trojramenné páky s možností jemého seřízení.
- Aretace formátovacího posuvného stolu - zajištění formátovacího stolu po segmentech.

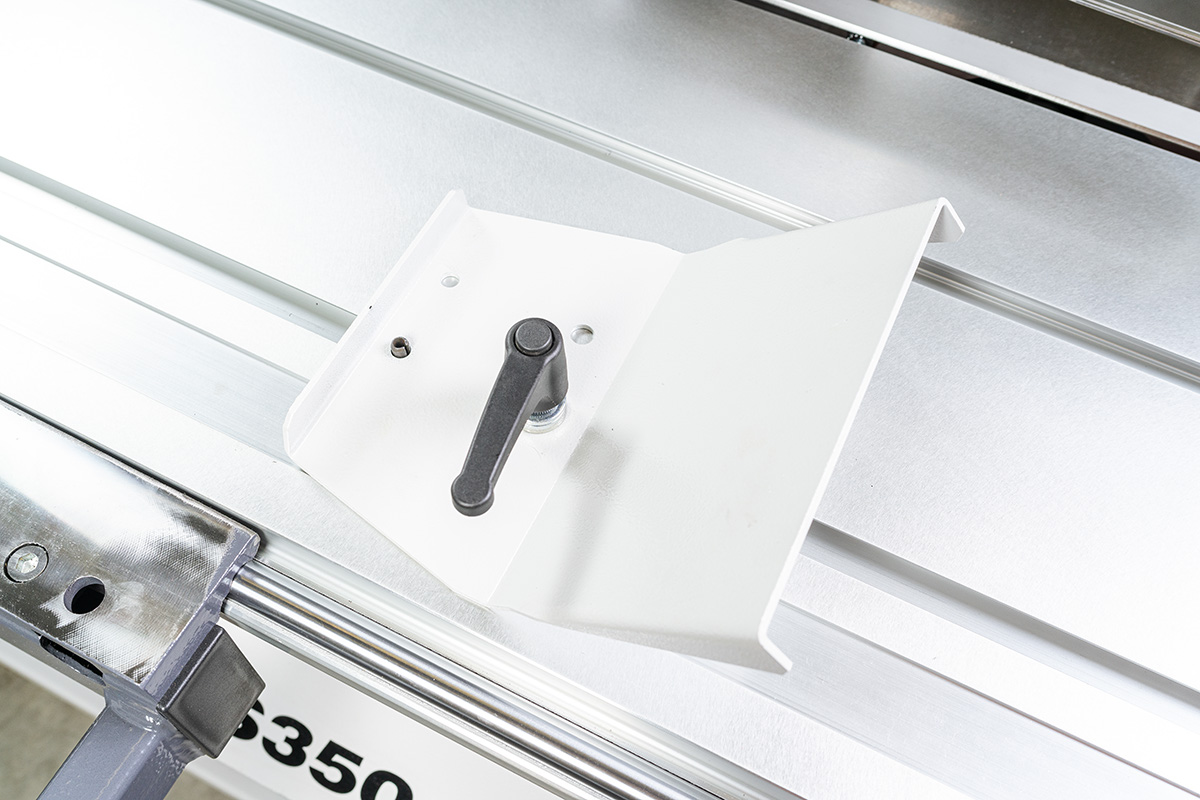

- Sámovací patka - pro sámování fošen a desek.

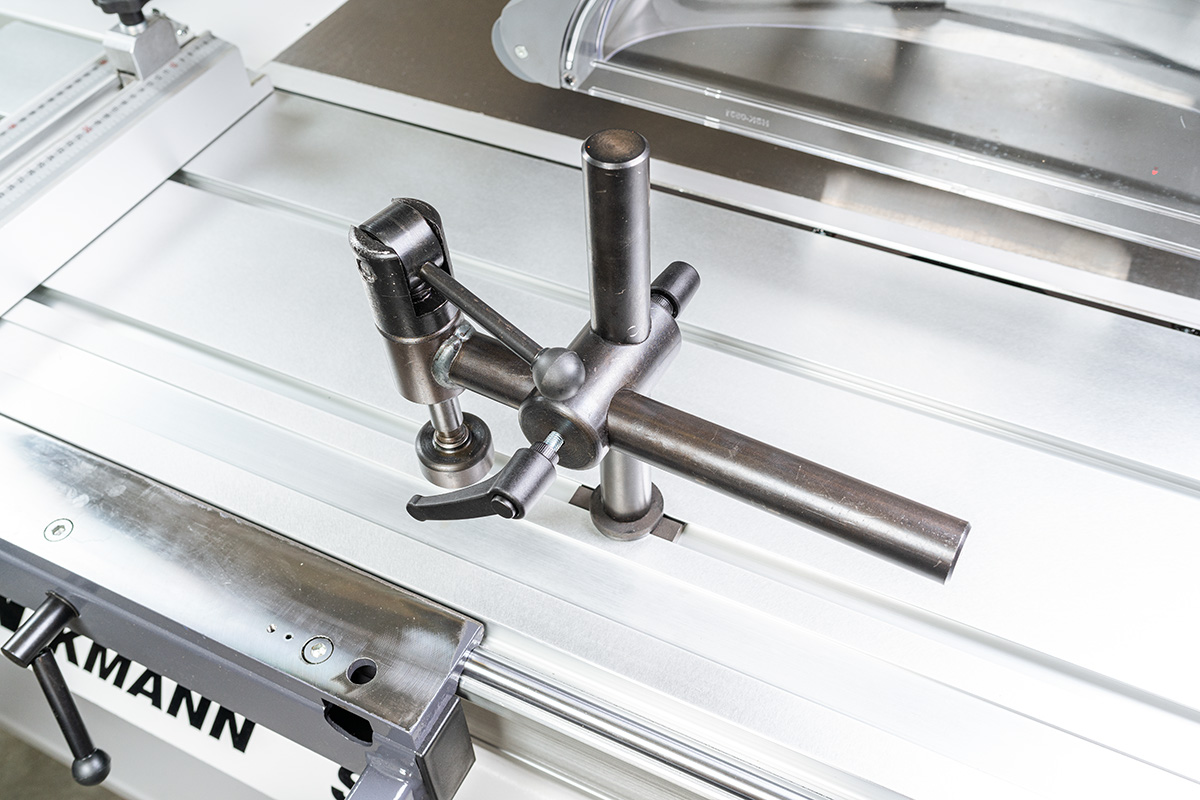

- Excentrický upínač - pro dokonalé upnutí materiálu. Upínač je možné upnou v drážce po celé delce formátovacího stolu.
TECHNICKÉ PARAMETRY:
| Maximální průměr pilového kotouče: | 350 mm |
| Průměr vřetene pro pilový kotouč: | 30 mm |
| Výkon hlavního motoru: | 5,5 kW |
| Otáčky: | 3800/5200 ot./min. |
| Naklápění kotouče: | 0 - 45° |
| Maximální výška řezu při 90° | 110 mm |
| Maximální výška řezu při 45° | 75 mm |
| Délka řezu: | 3200 mm |
| Šířka řezu: | 1250 mm |
| Průměr předřezového kotouče: | 120-125 mm |
| Průměr předřezového vřetene: | 20 mm |
| Výkon předřezového motoru: | 0,75 kW |
| Otáčky | 9000 ot./min. |
| Průměry otvoru pro odsávání: | 1×120/1×80 mm |
| Napětí: | 400 V |
| Jištění vedení: | 16 A |
ROŽMĚRY A VÁHA:
| Délka formátovacího stolu: | 3200 mm |
| Šíře formátovacího stolu: | 400 mm |
| Rozměry litinového stolu: | 1225×700 mm |
| Výška pracovního stolu: | 900 mm |
| Délka: | 3214 mm |
| Šířka: | 3550 mm |
| Výška: | 1330 mm |
| Hmotnost: | 1100 kg |
STANDARDNÍ VÝBAVA:
- Formátovací posuvný stůl s délkou 3200 mm s pojedzem na kladkách vedených na ocelových tyčích.
- Hlavní motor 5,5 kW
- Motor předřezové jednotky 0,75 kW
- Motorický zdvih pilového kotouče a předřezového kotouče
- Motorické naklápění pilového kotouče 0 - 45°
- Podpěrný rám zavěšený na formátovací stůl s válečkem na konci
- Příčné výsuvné pravítko se dvěma dorazy a digitálního odměřování
- Paralelní pravítko s šíří řezu 1250 mm, s možností jemné korekce a digitálním odměřováním
- Ochranný kryt kotouče s odsáváním pro rovné řezy i pro řezy pod úhlem
- Excentr pro upnutí materiálu
- Sámovací patka
VOLITELNÁ VABAVA A PŘÍSLUŠENSTVÍ:
|
Formátovací stůl 3800 mm |
 |
Paralelní pravítko s šíří řezu 1500 mm (na pravé straně od pilového kotouče) |
 |
Přídavné úhlovací pravítko 1100 mm s dorazem |
|
|
Výsuvné rozšíření podpěrného rámu s podpěrným válečkem |
 |
Digitální zobrazení náklonu pilového kotouče |
| Značka: | NIKMANN | ||
| Produkt: | Formátovací pila | ||
| Napětí: | 400 V | ||
| Výkon motoru: | 5,5 kW | ||
| Délka formátovacího stolu: | 3200 mm | ||
SOUVISEJICÍ ZBOŽÍ:
VARIANTY PRODUKTU:
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
NI-S350 NIKMANN S350 FORMÁTOVACÍ PILA |
309 155,00 Kč (12 696,38 EUR) |
