OAV-ABG SUPPRA 320M FORMÁTOVACÍ PILA
Formátovací pila s formátovacím stolem 3200 mm, max. průměr kotouče 355 mm, výkon motoru 5,5 kW, předřezová jednotka s motorem 0,75 kW pro předřez 120 mm, Napětí 400 V
POPIS:
FORMÁTOVACÍ PILA OAV-ABG SUPPRA 320M
NUTNÁ MONTÁŽ SERVISNÍM TECHNIKEM! - CENU MONTÁŽE, SEŘÍZENÍ A ZAŠKOLENÍ VÁM NACENÍME DLE MÍSTA DODÁNÍ A ZAŠLEME K ODSOUHLASENÍ PO OBJEDNÁNÍ STROJE.

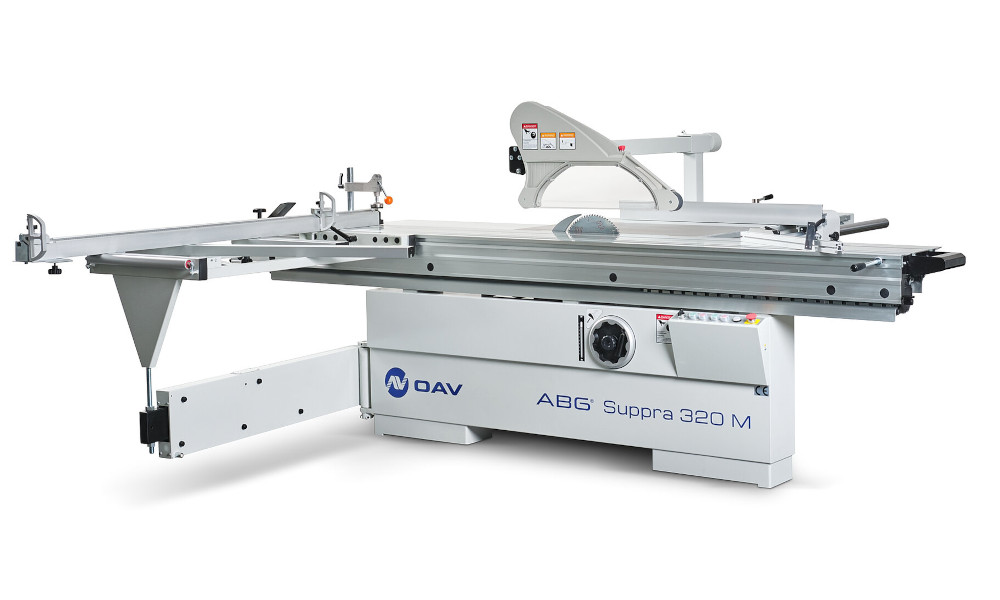

Ilustrační foto formátovací pily OAV-ABG SUPPRA 320M
Nová generace oblíbené formátovací pily SUPPRA 320 M přináší zásadní zlepšení v oblasti formátování. Nový pojezdový stůl a pilový agregát s motorickým ovládáním.
- robustní ocelová konstrukce s leštěnými litinovými stoly
- všechny kluzné části broušeny a povrchově upraveny
- přesně vyvážené hřídele minimalizující vibrace a hlučnost
- výkonné elektromotory a příslušenství v základní ceně strojů
- maximální péče o detail zabezpečuje lehkost práce se všemi materiály
- při naklápění pilového kotouče je přesně zachována vzdálenost nastavená na pravítku
Pojezdový stůl o délce 3200 mm uložený na kladkách,které se pohybují po kalených ocelových tyčích. Ty jsou v porovnání s jinými typy pojezdů méně náchylné na nečistoty, snadněji se udržují a mají nesrovnatelně delší životnost.
Pila je vybavena motorem 5,5 kW k pohonu hlavního kotouče s otáčkami 3000/4000/5000 ot./min. kde je nastavení otáček mechnické.
Samostatný motor k pohonu předřezu o průměru 120mm má výkom 0,8 kW, hřídel pro nasazení předřezu má ⌀ 22 mm.
Ovládání stroje je umístěno na korpusu stroje. Toto ovládání slouží k zapnutí a vypnutí hlavního agregátu včetně předřezu. Z tohoto panelu lze také pohodlně nastavit díky spolehlivému elektromotoru výšku pilového kotopuče. Náklon pod úhlem probíhá mechanicky. Paralelná pravítko se nastavuje mechanicky a je doplněno o jemné seřízení rozměru.

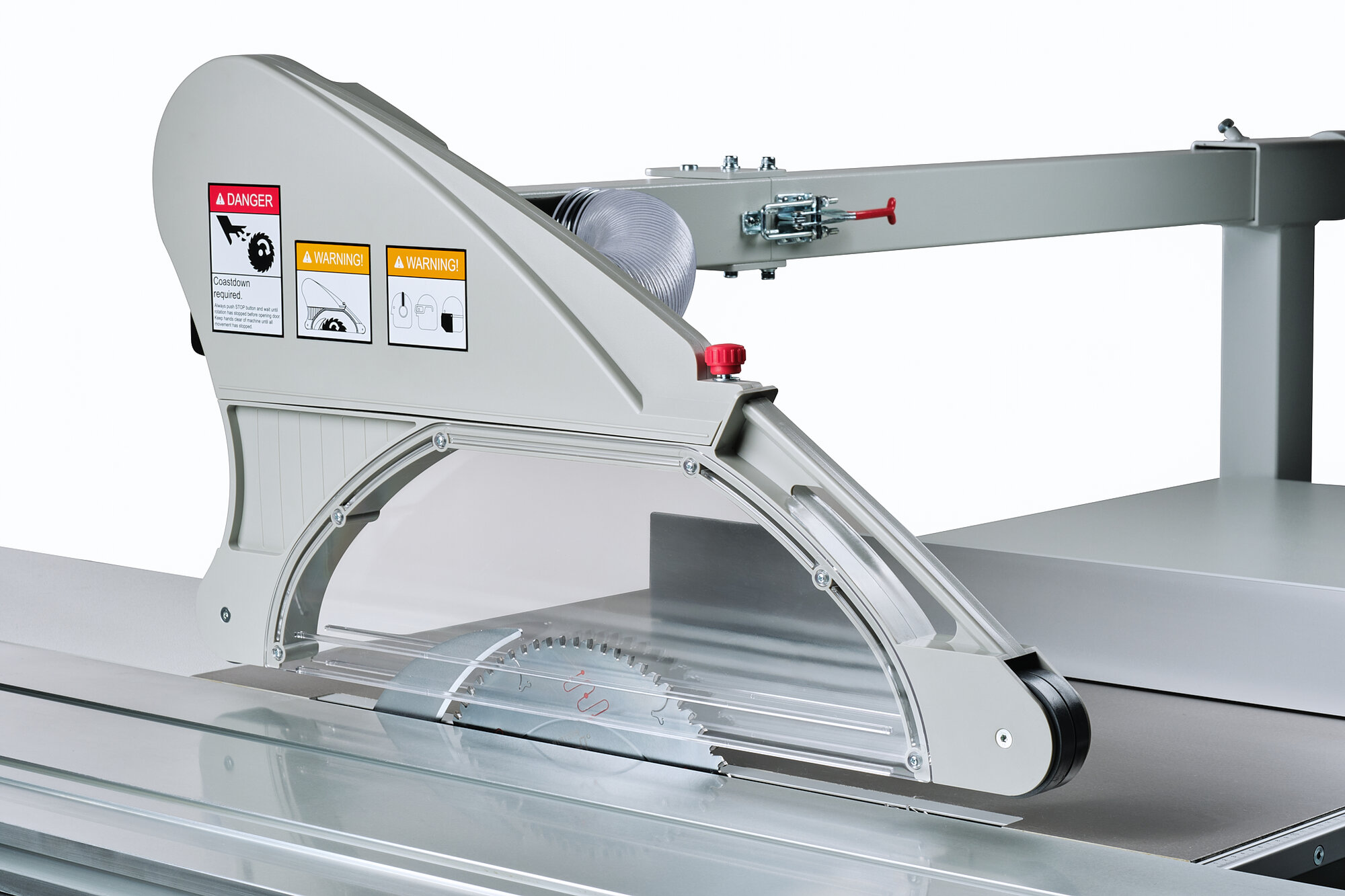

Součástí pily je kvalitní horní odsávání se 2 různými plastovými kryty ( úzký pro kolmé řezy a široký pro řezání pod úhlem ), excentrickým přítlakem, pomocným úhlovacím pravítkem pro menší dílce, bočním madlem pro snazší manipulaci s pojezdem, předřezovým kotoučem a sámovacím plechem.
Pojezdový stůl se dá aretovat pro snadné pokládání desky na plochu stolu. Samozřejmostí je dostatečně veliký výložník s válečkem a hlavní úhlovací pravítko se 2 zarážkami s možností prodloužení až na délku 3500mm, které lze upevnit na výložníku pro práci před a za pravítkem.
Dalším prvkem příjemným pro obsluhu je motorický zdvih a naklápění hlavního kotouče, zatímco nastavení výšky předřezu zůstává ruční.
Excentrický přítlak lze pevně umístit v kterémkoliv místě po celé délce pojezdového stolu. Stejně tak lze aretovat výložník po celé délce pojezdu podle potřeb obsluhy.

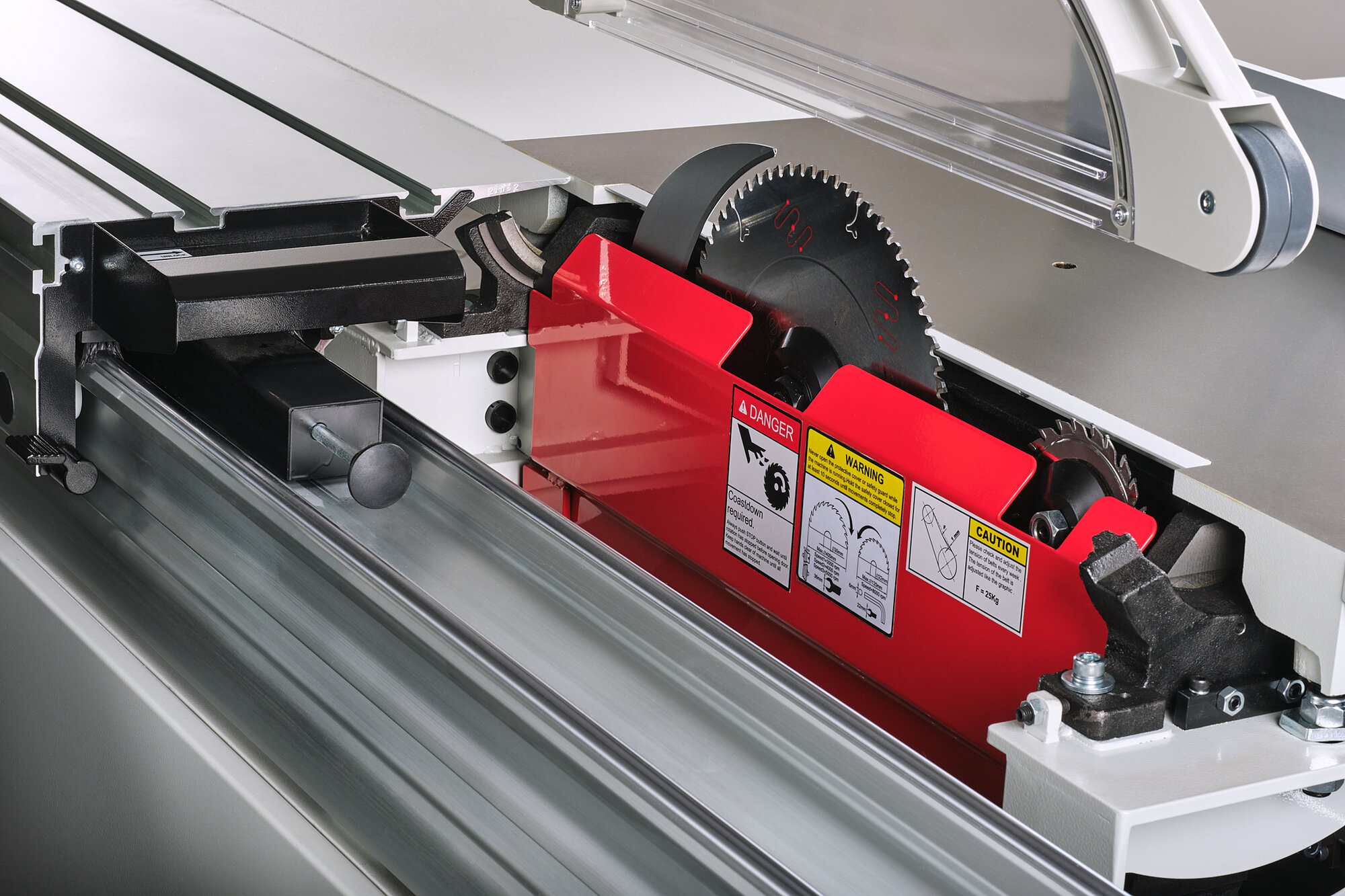

SAMOSTATNÝ PŘEDŘEZOVÝ AGREGÁT - Předřezový agregát u formátovacích pil OAV - ABG Electronic a Suppra 320 je vybaven samostatným elektromotorem o příkonu 0,75 kW s otáčkami 8000 /min.

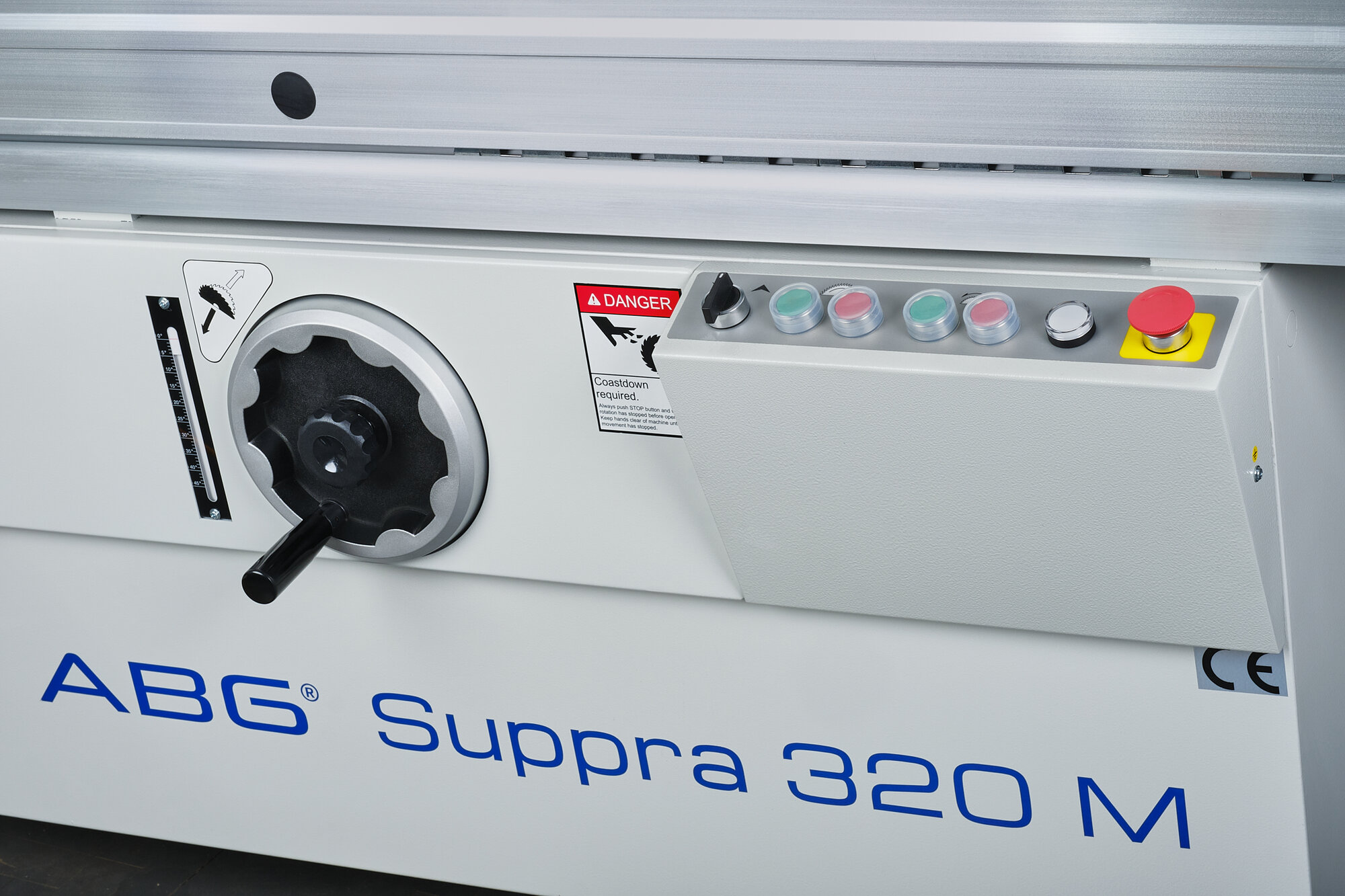

OVLÁDACÍ PANEL OAV-ABG SUPPRA 320 M - Na tomto panelu je možné zapínat a vypínat hlavní pilový agregát i předřezový agregát nezávisle. Další velmi praktickou funkcí je elektrické ovládání zdvihu hlavního kotouče.

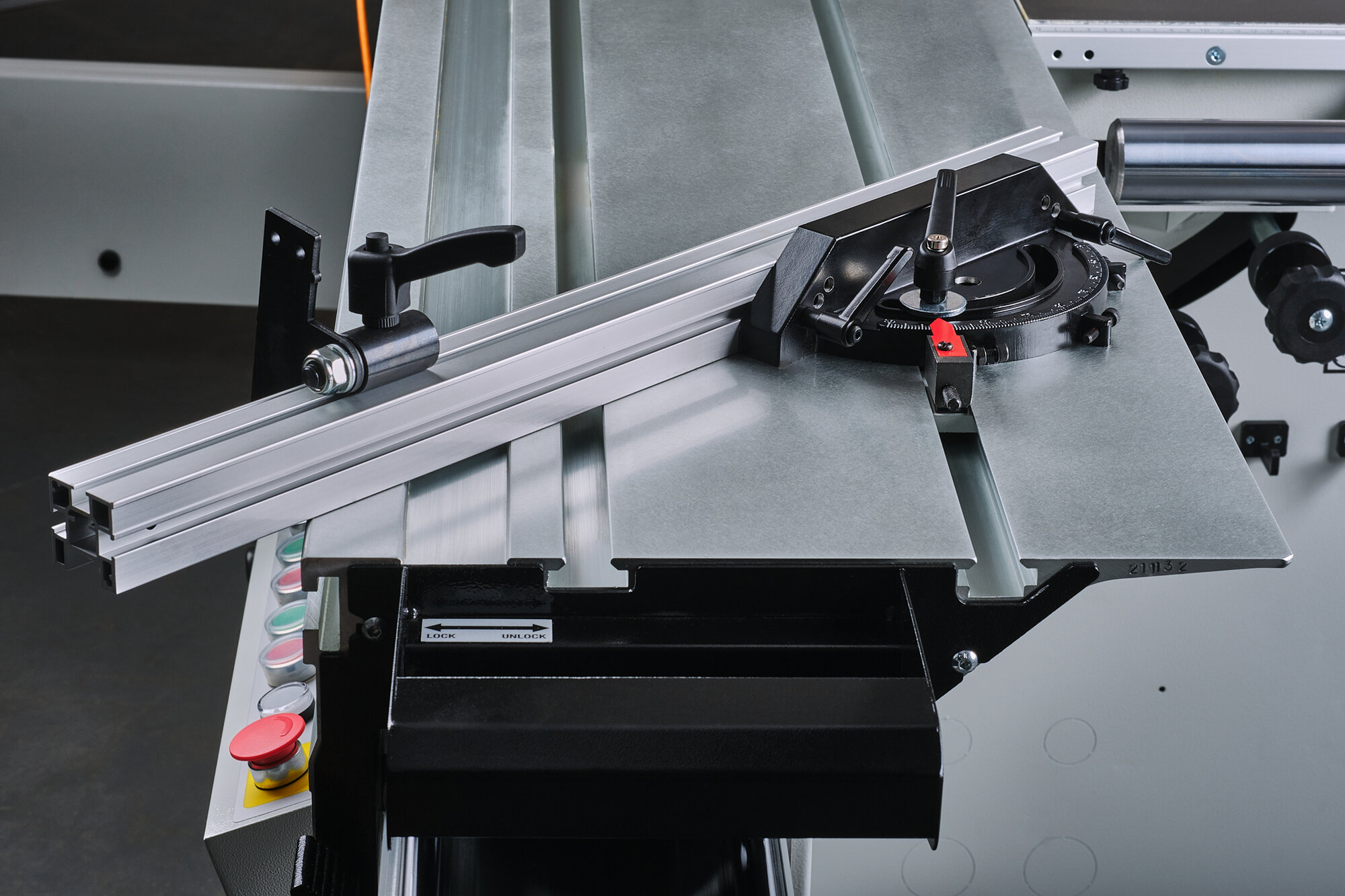

PŘÍDAVNÉ ÚHLOVÉ PRAVÍTKO - Přídavné úhlové pravítko pomáhá řezat přesně pod různými úhly v situaci, kdy zákazník provádí řezání pod různými úhly u menších rozměrů desek. Součástí úhlovacího pravítka je excentrický přítlak.
POJEZDOVÝ STŮL - Pojezdový vozík je uložen na tvrzených tyčích s kladkami. Toto provedení pojezdového stolu vyžaduje minimální údržbu a nabízí maximální trvanlivost. Veškeré hliníkové plochy pojezdového stolu jsou dodatečně eloxovány.
TECHNICKÉ PARAMETRY:
| Maximální průměr hlavního kotouče: | 355 mm |
| Průměr hlavního vřetene: | 30 mm |
| Naklápění kotouče: | 0 - 45° |
| Maximální výška řezu při 90°: | 105 mm |
| Maximální výška řezu při 45°: | 70 mm |
| Průměr předřezové kotouče: | 120 mm |
| Průměr předřezového vřetene: | 20 mm |
| Délka formátovacího stolu: | 3200 mm |
| Šíře řezu: | --- mm |
| Výkon hlavního motoru: | 5,5 kW |
| Otáčky hlavního motoru: | 3000/4000/5000 ot./min. |
| Výkon předřezového motoru: | 0,75 kW |
| Otáčky předřezového motoru: | 8000 ot./min. |
| Napětí: | 400 V |
| Průměr otvoru pro odsávání: | 1x80; 1x120 mm |
ROZMĚRY A VÁHA:
| Délka: | --- mm |
| Šířka: | --- mm |
| Výška: | --- mm |
| Hmotnost: | 890 kg |
