OAV-ABG ELECTRONIC-A DIGI FORMÁTOVACÍ PILA
Formátovací pila s formátovacím stolem 3200 mm, max. průměr kotouče 355 mm, výkon motoru 5,5 kW, předřezová jednotka s motorem 0,75 kW pro předřez 120 mm, napětí 400 V, motorické paralelní pravítko
POPIS:
FORMÁTOVACÍ PILA OAV-ABG ELECTRONIC A
NUTNÁ MONTÁŽ SERVISNÍM TECHNIKEM! - CENU MONTÁŽE, SEŘÍZENÍ A ZAŠKOLENÍ VÁM NACENÍME DLE MÍSTA DODÁNÍ A ZAŠLEME K ODSOUHLASENÍ PO OBJEDNÁNÍ STROJE.
Ilustrační foto formátovací pily OAV-ABG ELECTRONIC A
POPIS:
Profesionální formátovací pila OAV-ABG ELECTRONIC A vybavená horním ovládacím panelem ve výšce očí, elektrickým posuvem paralelního pravítka, elektrickým zdvihem hlavního kotouče a pojezdovým stolem uloženým na kladkách s pojezdem po kalených tyčích.
- robustní ocelová konstrukce s leštěnými litinovými stoly
- všechny kluzné části broušeny a povrchově upraveny
- přesně vyvážené hřídele minimalizující vibrace a hlučnost
- výkonné elektromotory a příslušenství v základní ceně strojů
- maximální péče o detail zabezpečuje lehkost práce se všemi materiály
- při naklápění pilového kotouče je přesně zachována vzdálenost nastavená na pravítku
Druhý nejvyšší model formátovacích pil OAV-ABG má pojezdový stůl o délce 3200 mm je uložený na kladkách,které se pohybují po kalených ocelových tyčích. Ty jsou v porovnání s jinými typy pojezdů méně náchylné na nečistoty, snadněji se udržují a mají nesrovnatelně delší životnost.
Pila je vybavena motorem 5,5 kW k pohonu hlavního kotouče s otáčkami 3000/4000/5000 ot./min. kde je nastavení otáček mechnické.
Samostatný motor k pohonu předřezu o průměru 120mm má výkom 0,8 kW, hřídel pro nasazení předřezu má ⌀ 22 mm.
Dalším dominantním prvkem tohoto stroje je horní ovládací panel zavěšený na samostatném rameni ve výšce očí s indikací polohy paralelního pravítka od hlavního kotouče a úhlem naklopení. Pomocí ovládacích tlačítek lze zvolit polohu paralelního pravítka.
Součástí pily je kvalitní horní odsávání se 2 různými plastovými kryty ( úzký pro kolmé řezy a široký pro řezání pod úhlem ), excentrickým přítlakem, pomocným úhlovacím pravítkem pro menší dílce, bočním madlem pro snazší manipulaci s pojezdem, předřezovým kotoučem a sámovacím plechem.
Pojezdový stůl se dá aretovat pro snadné pokládání desky na plochu stolu. Samozřejmostí je dostatečně veliký výložník s válečkem a hlavní úhlovací pravítko se 2 zarážkami s možností prodloužení až na délku 3500mm, které lze upevnit na výložníku pro práci před a za pravítkem.
Dalším prvkem příjemným pro obsluhu je motorický zdvih a naklápění hlavního kotouče, zatímco nastavení výšky předřezu zůstává ruční.
Polohu hlavního kotouče s úhlem naklopení lze odečíst na elektronickém displeji.
Excentrický přítlak lze pevně umístit v kterémkoliv místě po celé délce pojezdového stolu. Stejně tak lze aretovat výložník po celé délce pojezdu podle potřeb obsluhy.
 |

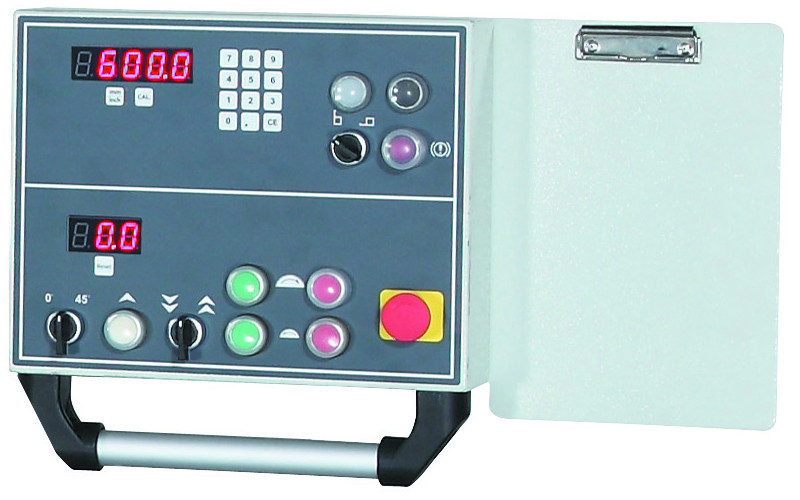

Ovládací panel ve výšce očí s praktickým držákem poznámek se dá odklopit z prostoru nad pilovým kotoučem. Na tomto ovládacím panelu najdete samostatné tlačítko na zapnutí a vypnutí hlavního agregátu i předřezového agregátu. Můžete naklápět a vysouvat elektromotoricky hlavní pilový agregát. Ze stejného panelu můžete ovládat a programovat nastavení paralelního pravítka. Nedílnou součástí je bezpečnostní tlačítko. |
 |
Přídavné úhlové pravítko pomáhá řezat přesně pod různými úhly v situaci, kdy zákazník provádí řezání pod různými úhly u menších rozměrů desek. Součástí úhlovacího pravítka je excentrický přítlak. |
 |
Předřezový agregát u formátovacích pil OAV - ABG Electronic a Suppra 320 je vybaven samostatným elektromotorem o příkonu 0,75 kW s otáčkami 8000 /min. |
 |
Stranové a výškové nastavení předřezu je mechanické. |
 |
Pojezdový vozík je uložen na tvrzených tyčích s kladkami. Toto provedení pojezdového stolu vyžaduje minimální údržbu a nabízí maximální trvanlivost. Veškeré hliníkové plochy pojezdového stolu jsou dodatečně eloxovány. |
 |
CNC paralelní pravítko je elektromotoricky nastavitelné. Pravítko rozpoznává automaticky svoji polohu a velmi urychluje obsluze nastavit přesný rozměr. U formátovací pily ELECTRONIC E je toto pravítko možno velmi jednoduše a účelně programovat. |
 |

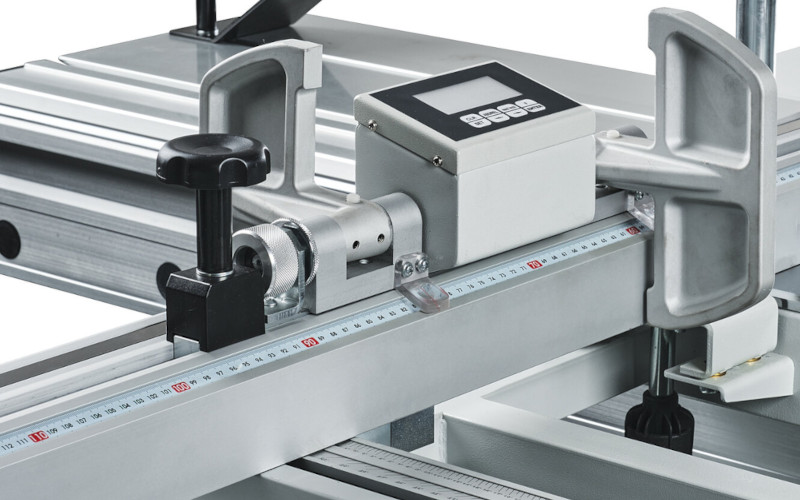

Verze “DIGI”: s digitální odměřování zarážek na hlavním příčném pravítku. Na dvou samostatných displejích můžete odečítat rozměry zarážek na hlavním pravítku. Tento způsob nastavení je velmi přesný a odstraňuje chybovost při řezání. |
 |
Horní odsávání se dvěma plastovými kryty (pro kolmé a úhlové řezy) |
 |
Excentrický upínač pro dokonalé upnutí dílce |
TECHNICKÉ PARAMETRY:
| Maximální průměr hlavního kotouče: | 355 mm (400 mm bez předřezového kotouče) |
| Průměr hlavního vřetene: | 30 mm |
| Naklápění kotouče: | 0 - 45° |
| Maximální výška řezu při 90°: | 105 mm |
| Maximální výška řezu při 45°: | 70 mm |
| Průměr předřezové kotouče: | 120 mm |
| Průměr předřezového vřetene: | 22 mm |
| Délka formátovacího stolu: | 3200 mm |
| Šíře řezu: | --- mm |
| Výkon hlavního motoru: | 5,5 kW |
| Otáčky hlavního motoru: | 3000/4000/5000 ot./min. |
| Výkon předřezového motoru: | 0,75 kW |
| Otáčky předřezového motoru: | 8000 ot./min. |
| Napětí: | 400 V |
| Průměr otvoru pro odsávání: | 1x80; 1x120 mm |
ROZMĚRY A VÁHA:
| Délka: | --- mm |
| Šířka: | --- mm |
| Výška: | --- mm |
| Hmotnost: | 942 kg |
STANDARDNÍ VÝBAVA:
- Ovládací panel ve výšce očí
- Motorické paralelní pravítko ovládáne přes ovládací panel
- Příčné pravítko se dvěma zarážkami s digitálním odměřováním
- Formátovací stůl 3200 mm uložený na kladkách vedených po kalených ocelových tyčích
- Horní odsávání se dvěma plastovými kryty (pro kolmé a úhlové řezy)
- Pomocné úhlovací pravítko pro menší dílce
- Boční madlo pro posuv formátovacího stolu
- Sámovací patka
- Excentrický přítlak
PARAMETRY PRO FILTRACI:
| Produkt: | Formátovací pila | ||
| Délka formátovacího stolu: | 3200 mm | ||
| Výkon motoru: | 5,5 kW | ||
| Napětí: | 400 V | ||
| Značka: | OAV-ABG | ||
